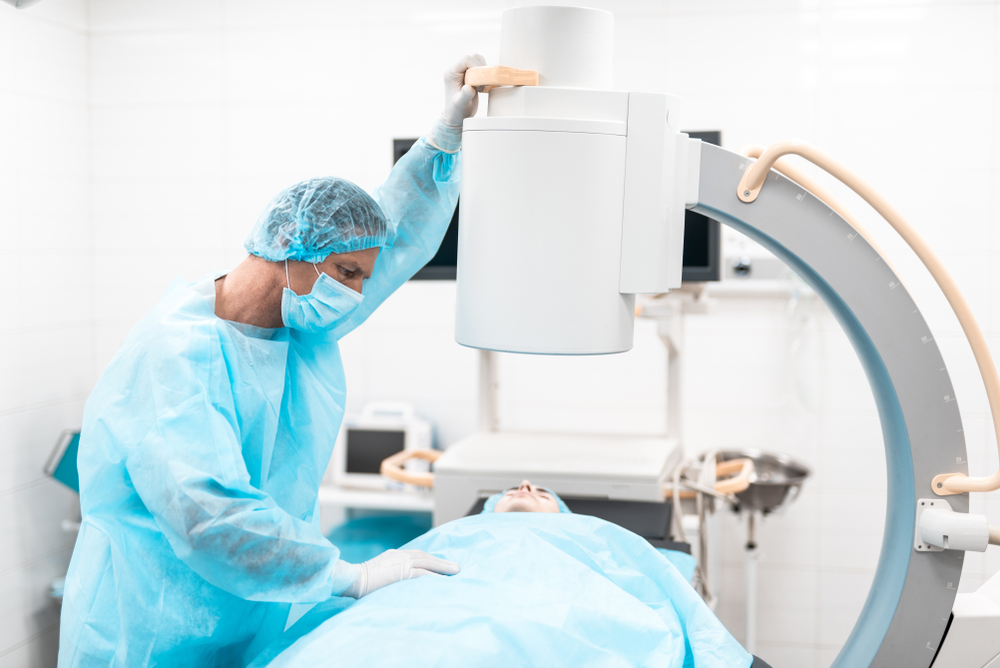

Was ist ein C-Bogen?

Der C-Bogen gehört heutzutage zu den elementaren Medizintechnik-Geräten in der Chirurgie. Die Erfindung des C-Bogens gehtauf das Jahr 1955 zurück und die Einführung des ersten C-Bogens wird dem Arbeitskreis um Hugo Rost und Lothar Diethelm zugeschrieben. Damals war der C-Bogen noch ausschließlich für Röntgen-Aufnahmen in der Unfallchirurgie konzipiert.

Die Technologie hat sich in den letzten Jahrzehnten stetig weiterentwickelt und heutzutage kommt der C-Bogen bei vielen unterschiedlichen Untersuchungen zur Anwendung. Auch der Einsatzbereich hat sich erweitert und der C-Bogen wird schon lange nicht mehr nur noch von Chirurgen verwendet, sondern findet auch in der Orthopädie, Traumatologie, Gefäßchirurgie und Kardiologie Anklang. Zu nennen ist hier bspw. auch die Infiltration an der Wirbelsäule, ein interventionelles Verfahren zur Therapie und Diagnose von Rückenschmerzen.

Der C-Bogen setzt sich aus einem Generator und einem Bildverstärker (analog) oder Flat-Panel-Detektor (digital) zusammen. Die C-förmige Verbindung zwischen den Komponenten ermöglicht horizontale und vertikale Röntgen-Aufnahmen. Das Röntgen-Bild kann anschließend in Echtzeit auf einem (meist integrierten) Befundmonitor betrachtet werden.

Geräte und Preise im Vergleich

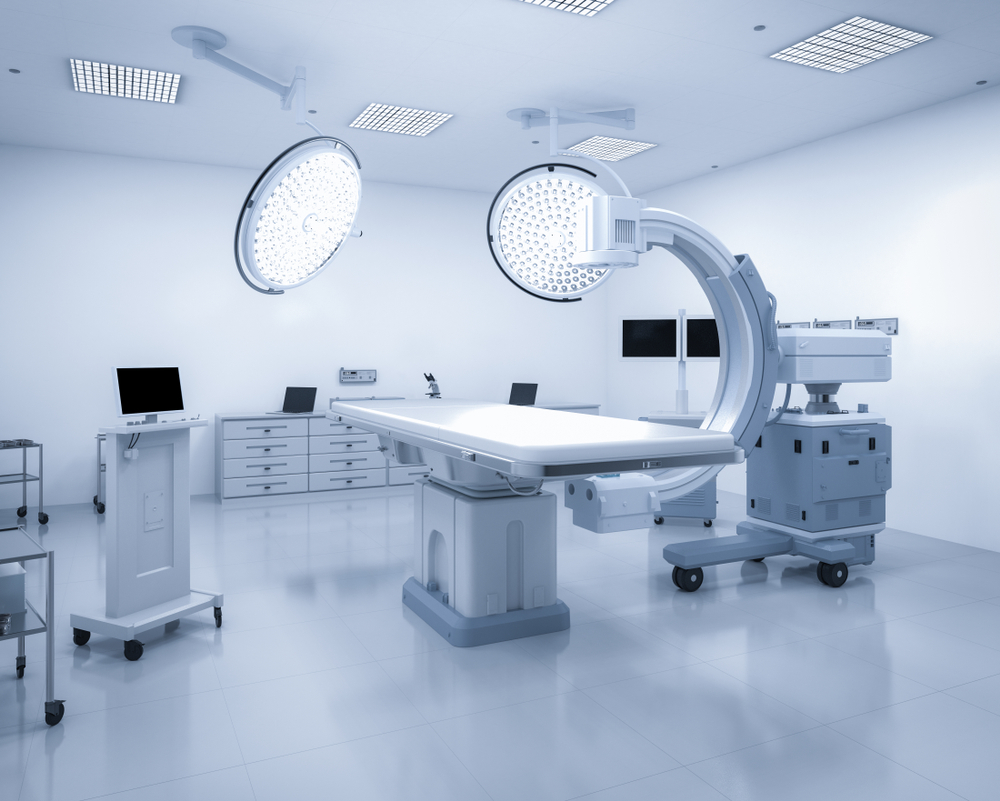

Der moderne C-Bogen überzeugt mit einem flexiblen Anwendungsbereich und ist aktuell aus dem OP-Saal kaum noch wegzudenken. Dementsprechend ist ein herkömmlicher stationärer C-Bogen (ab 75.000 Euro netto) nur noch selten im Einsatz und immer mehr Ärzte und Kliniken setzen auf einen mobilen C-Bogen (ab 45.000 Euro netto) mit modernen Diagnose-Funktionen.

Besonders während einer Operation entfaltet der mobile C-Bogen seine gesamte Stärke. Dank mobilem und rollbarem Unterbau kann der C-Bogen während operativen Eingriffen bewegt und so genau an die gewünschte Körperstelle verschoben werden. Der Arzt erhält intraoperative Bilder und kann die Behandlung mittels hochauflösender Röntgen-Bilder in Echtzeit kontrollieren.

Der Behandlungserfolg wird mit einem mobilen C-Bogen zu jedem Zeitpunkt des Eingriffes sichtbar und auch erforderliche Korrekturen können direkt durchgeführt werden. Noch eine recht neue Ergänzung der C-Bogen-Technologie sind roboterisierte C-Bogen-Arme (ab 100.000 Euro netto), welche über einen Computer angesteuert werden und eine automatisierte Behandlung ermöglichen. Diese C-Bogen-Modelle sind allerdings bislang nur sehr vereinzelt im Einsatz, die Anzahl der Robotersysteme wird sich aber in der Zukunft noch deutlich erhöhen.

C-Bogen	Besonderheit	Preis neu (inkl. Einbau)*	Preis gebraucht (inkl. Einbau)*
Stationärer C-Bogen	Kaum noch im Einsatz und eher für Kliniken und große Operationsräume ausgelegt	75.000 – 250.000 €	30.000 – 100.000 €
Mobiler C-Bogen	Aktuell im Trend und dank flexiblem Anwendungsbereich und hoher Bildqualität sehr beliebt	45.000 – 150.000 €	15.000 – 75.000 €
Robotersystem C-Bogen	Der C-Bogen wird über einen Computer gesteuert und ermöglicht eine einfache Bewegung und Positionierung des C-Bogens	ab 100.000 €	ab 75.000 €

Mobiler C-Bogen

Ein mobiler C-Bogen ist ein flexibles und praktisches Röntgengerät, das in verschiedenen Bereichen der Medizin eingesetzt wird. Diese Geräte sind aufgrund ihrer Mobilität (Rollen) besonders nützlich in Operationssälen, wo sie leicht bewegt und positioniert werden können, um den Bedürfnissen des medizinischen Personals gerecht zu werden. Mobile C-Bögen bieten eine hervorragende Bildqualität und können für eine Vielzahl von Eingriffen eingesetzt werden, von orthopädischen Operationen bis hin zu kardiologischen Eingriffen.

Stationärer C-Bogen

Im Gegensatz zu mobilen Geräten sind stationäre C-Bögen fest installierte Einheiten, die in einem speziellen Untersuchungsraum untergebracht sind. Es gibt sowohl deckengeführte, als auch bodengebundene C-Bögen. Sie bieten in der Regel eine höhere Bildqualität und eine größere Durchdringungsfähigkeit als mobile Geräte, was sie ideal für anspruchsvollere und komplexere medizinische Eingriffe macht. Stationäre C-Bögen sind auch für Eingriffe geeignet, die eine höhere Strahlendosis erfordern. Der Nachteil dieser Geräte ist, dass sie nicht bewegt werden können und daher weniger flexibel sind.

3D C-Bogen

Ein 3D C-Bogen ist ein medizinisches Bildgebungsgerät, das Röntgenstrahlen verwendet, um dreidimensionale (3D) Bilder von Körperstrukturen zu erzeugen. Im Gegensatz zu herkömmlichen C-Bögen, die zweidimensionale (2D) Bilder erzeugen, bieten 3D C-Bögen eine detailliertere und präzisere Ansicht des Untersuchungsbereichs.

Ein 3D C-Bogen erzeugt die dreidimensionalen Bilder, indem er den Patienten in einem kontinuierlichen Bogen umkreist und dabei eine Reihe von 2D Bildern aus verschiedenen Winkeln aufnimmt. Diese Bilder werden dann mit Hilfe von Computer-Software zu einem 3D Bild zusammengesetzt.

Der Hauptvorteil eines 3D C-Bogens besteht darin, dass er Ärzten ermöglicht, die Position und Größe von Strukturen im Körper genauer zu bestimmen, was besonders bei komplexen Eingriffen von Vorteil sein kann, beispielsweise in der Orthopädie, Kardiologie, Neurologie oder bei Interventionen in der Radiologie.

Mini C-Bogen

Mini C-Bögen sind eine kleinere und kompaktere Version des herkömmlichen C-Bogens. Sie sind ideal für Eingriffe an kleineren Körperteilen wie Händen, Füßen und anderen Extremitäten. Diese Geräte bieten eine hervorragende Bildqualität und Präzision und sind ideal für Operationen, die eine genaue und detaillierte Visualisierung erfordern. Mini C-Bögen sind besonders nützlich in der Orthopädie, Pädiatrie und Veterinärmedizin, wo sie für eine Vielzahl von Eingriffen eingesetzt werden können.

Bekannte C-Bogen Hersteller

Der Großteil aller Hersteller für C-Bögen sind meist auch bekannte Röntgengeräte Hersteller. So kann man bspw. einen C-Bogen von Siemens, aber auch einen C-Bogen von Philips kaufen. Bei diesen Herstellern erhalten Sie hochwertige und moderne C-Bögen mit umfassenden Service-Leistungen.

Darüber hinaus sind auch Anbieter im Medizintechnik-Markt aktiv, welche im Bereich der herkömmlichen Röntgengeräte noch nicht all zu bekannt sind. Besonders die C-Bögen von Ziehm Imaging und Hologic sind in diesem Zusammenhang zu nennen, denn sie bieten moderne Geräte zu erschwinglichen Preisen an. Trotz desverhältnismäßig günstigen Kaufpreises müssen Sie bei diesen Anbietern nicht auf moderne Technik und Ausstattung verzichten.

Doch auch beim deutschen Unternehmen MS Westfalia werden Sie auf der Suche nach einem neuen C-Bogen garantiert fündig. Gleiches gilt für die Hersteller DMS Imaging, Biomedical International und Villa Sistemi Medicali. In der folgenden Tabelle finden Sie die relevantesten Hersteller im Bereich der Produktion modernen C-Bögen und beispielhafte Produkte der Anbieter.

Hersteller	Besonderheiten	Produkt
Biomedical International	Umfangreiches Röntgen-Geräte Sortiment für Tierärzte und Humanmediziner	BCA-PLUS C-Arm
DMS Imaging	Französisches Unternehmen mit über 30 Jahren Erfahrung am Medizintechnik-Markt	EVO
General Electric Healthcare	Einer der führenden Hersteller mobiler chirurgischer Bildgebungsgeräte	OEC
Hologic	Hersteller kleiner und mobiler C-Bögen mit drehbaren und digitalen Flachdetektor	Fluoroscan InSight
MS Westfalia	Deutsches Unternehmen mit eigener Forschung und Entwicklung direkt am hauseigenen Standpunkt	Ares MR
Phillips	Mobile C-Bögen mit Ausrichtung auf die klinische Anwendung	BV Vectra
Siemens	Hochwertiger Hersteller mit langjähriger Erfahrung und Cios Select gewann 2016 den iF Product Design Award	Cios
Villa Sistemi Medicali	Seit über 50 Jahren aktiv am Medizintechnik-Markt	Arcovis
Ziehm Imaging	Besitzt den ersten und einzigen Mini-C-Bogen mit Pulsdurchleuchtung	Orthoscan

Einsatzbereiche für einen C-Bogen

Mediziner aus Fachbereichen wie Chirurgie, Orthopädie, Traumatologie, Gefäßchirurgie und Kardiologie setzen einen C-Bogen für die intraoperative Bildgebung ein, bei der sogar 3D Röntgen-Bilder durch den sich drehenden C-Bogen möglich sind. Das Röntgen mithilfe des C-Bogens ermöglicht den präzisen Einsatz u. a. im OP oder in der Praxis und wird bei der Überwachung der Gelenkoperation in Echtzeit verwendet.

Durch die einfache Handhabung des Röntgen-Gerätes können Hände, Füße, Ellbogen, Schultern und Knie problemlos dargestellt und aufgenommen werden. Der Bogen kann aus fast jedem Winkel Röntgen-Bilder des Patienten erstellen, weil er horizontal, vertikal sowie um die Schwenkachsen bewegt werden kann. Die modernen Bildberechnungs-Algorithmen ermöglichen den Erhalt der einzelnen Aufnahmen mit niedrigster Strahlendosis. Neben der Anwendung im humanmedizinischen Bereich finden C-Bögen auch in der Veterinärmedizin vielfältige Einsatzmöglichkeiten.

Es werden zusätzliche intraoperative Informationen gewonnen, wie beispielsweise Gefäßdarstellungen bei Operationen und minimalinvasiven Eingriffen bei Tieren. Bereiche, die geröntgt und präzise dargestellt werden können, sind u.a. die Gehirn- und Rückenmarksregion, Nasen- und Stirnhöhlen, Brustkorb und Lunge, Zahnerkrankungen und Fehlstellungen, Bauch- und Beckenhöhlen, wie auch Hals und Gelenke. Dass die C-Bogen-Röntgengeräte der Humanmedizin ebenso im veterinären Klinikbereich eingesetzt werden können, stellt für viele Ärzte einen erheblichen Kostenvorteil dar.

Einsatzbereich	Fachrichtung	Funktion
Humanmedizin	Chirurgie	Ermöglicht intraoperative Durchleuchtung und eine Röntgenbildgebung in Echtzeit
	Orthopädie	Erlaubt Schmerztherapie bei Nervenreizungen an der Wirbelsäule und bei Reizungen, die von den Zwischenwirbelgelenken ausgehen
	Traumatologie	Der C-Bogen dient der Kontrolle von intraoperativen Repositionen von Frakturen und dazu, das Operationsergebnis zu dokumentieren
	Gefäßchirurgie	Hohe Bildqualität und ein großzügiges Sichtfeld ermöglichen die detailierte Darstellung von Weichteilen und Knochenstrukturen
	Kardiologie	Umfassende Kontrolle von operativen Eingriffen direkt am Herz und Erreichbarkeit aller anatomischen Bereiche des Patientens möglich
Tiermedizin	Intaoperative Eingriffe	Gefäßdarstellung Durchleuchtung zum Beispiel bei Shunt-Operationen oder Wirbelsäulenoperationen
	Minimalinvasive Eingriffe	Anwendung bei Ballondilationen der Pharynxstenose oder Sklerotherapie des idiopathischen Nierenblutens

Vorteile und Nachteile gegenüber stationären Röntgen-Geräten

Durch die C-förmige Verbindung der beiden Elemente kann das Gerät horizontal, vertikal sowie um die Schwenkachsen bewegt werden und aus nahezu jedem Winkel Röntgen-Bilder des Patienten erstellen. Die auf dem Markt erhältlichen mobilen C-Bögen können im Gegensatz zu stationären Geräten sowohl leichter transportiert als auch flexibler eingesetzt werden.

Das um einen Großteil leichtere Gerät kann beispielsweise platzsparend unter Deckengeräten montiert werden, liefert jedoch ebenso hochauflösende Röntgen-Bilder in Echtzeit wie stationäre Bögen. Einige der mobilen Geräte sind zudem mit einer Motorisierung ausgestattet, die eine Steuerung in 4 Achsen zulässt. Durch die verbesserten Behandlungsergebnisse und eine schnellere Genesung der Patienten profitieren Kliniken von Kosteneinsparungen in der Anschaffung und durch eine Reduktion der Folgeeingriffe.

C-Bogen gebraucht kaufen

Wenn Sie an einem neuen C-Bogen zum Gebrauchtpreis interessiert sind, dann holen Sie sich jetzt ein kostenloses Angebot ein! Nachfolgend die wichtigsten technischen Eigenschaften des Genoray Oscar Classic:

Beim Kauf eines gebrauchten C-Bogens gibt es viele Faktoren zu berücksichtigen, um sicherzustellen, dass Sie ein hochwertiges und zuverlässiges Gerät erhalten. Hier sind einige wichtige Aspekte, auf die Sie achten sollten:

Aspekt	Erklärung
Zustand des C-Bogens	Beurteilen Sie den physischen Zustand des C-Bogens. Achten Sie auf sichtbare Schäden, wie Dellen oder Kratzer, und prüfen Sie, ob alle Teile ordnungsgemäß funktionieren. Dies umfasst die Beweglichkeit des C-Bogens, die Funktionsfähigkeit der Bedienelemente und die Leistung der Bildgebungssysteme.
Wartungs- und Reparaturhistorie	Fragen Sie nach der Wartungs- und Reparaturhistorie des Geräts. Ein gut gewarteter C-Bogen ist wahrscheinlich zuverlässiger und hat eine längere Lebensdauer. Geräte, die regelmäßig gewartet und repariert wurden, haben wahrscheinlich weniger versteckte Probleme.
Alter und Nutzungsdauer des Geräts	Das Alter und die Nutzungsdauer des Geräts können einen erheblichen Einfluss auf seine Leistung und Zuverlässigkeit haben. Ältere Geräte können weniger effizient sein und mehr Wartung erfordern. Prüfen Sie, wie viele Betriebsstunden das Gerät hat und wie intensiv es genutzt wurde.
Verfügbarkeit von Ersatzteilen und Service	Stellen Sie sicher, dass Ersatzteile und Service für das Modell, das Sie in Betracht ziehen, leicht verfügbar sind. Wenn das Modell nicht mehr hergestellt wird, können Ersatzteile schwierig zu finden und teurer sein.
Technische Überprüfung	Es ist ratsam, eine technische Überprüfung des Geräts durch einen unabhängigen Serviceanbieter durchführen zu lassen. Dies kann Ihnen helfen, potenzielle Probleme zu identifizieren, die nicht offensichtlich sind und die zukünftige Leistung und Zuverlässigkeit des Geräts beeinträchtigen könnten.
Preis-Leistungs-Verhältnis	Vergleichen Sie den Preis des gebrauchten C-Bogens mit dem Preis eines neuen Geräts. Berücksichtigen Sie dabei auch die Kosten für mögliche Reparaturen und Wartungsarbeiten. Ein gebrauchtes Gerät sollte erheblich günstiger sein, um die zusätzlichen Risiken und potenziellen Kosten zu kompensieren.
Garantie und Rückgaberecht	Überprüfen Sie, ob der Verkäufer eine Garantie oder ein Rückgaberecht anbietet. Dies kann Ihnen zusätzliche Sicherheit bieten und das Risiko eines Gebrauchtkaufs mindern.

Zusätzlich sollte beim Kauf darauf geachtet werden, dass es sich um einen marktführenden Hersteller (wie z.B. Siemens Healthineers oder GE Healthcare) handelt. Diese bieten zuverlässige Leistung und hohe qualitative Standards. Die Preisspanne für gebrauchte C-Bögen der genannten Hersteller liegt bei 18.000 Euro bis 26.000 Euro netto. Darüber hinaus werden moderne C-Bögen für die Humanmedizin auch in der Tiermedizin verwendet. Um Ihnen eine erste Preisübersicht zu ermöglichen, finden Sie in der folgenden Tabelle exemplarisch ausgewählte gebrauchte C-Bogen namhafter Hersteller.

Hersteller	Produkt	Funktion	Preisspanne gebraucht (inkl. Einbau)*
GE Healthcare	FlexiView 8800	Fahrbarer C-Bogen mit Touch-Screen Doppel-Monitor und doppeltem Zoom	25.000 – 30.000 €
	Fluorostar 7900	Sehr leichter und agiler C-Bogen mit umfangreichem Funktionsumfang für zahlreiche Einsatzbereiche	25.000 – 30.000 €
Siemens	Siremobil Compact L	Kompakter C-Bogen für die intraorale Bildgebung mit breitem Anwendungsbereich für chirurgische Anwendungen	20.000 – 25.000 €
	Sieromobil ISO-C	Fahrbarer C-Bogen mit Doppelmonitor, hoher Durchleuchtungsleistung und großem Bildspeicher	25.000 – 30.000 €
Philips	BV Libra	Einfach zu bedienender C-Bogen mit Doppelmonitorwagen	15.000 – 20.000 €
Ziehm	Exposcop 8000	Mobiler C-Bogen mit hoher Zuverlässigkeit und moderner Technologie	15.000 – 20.000 €
	Exposcop 7000	Mobiles Röntgen-System für die Durchleuchtung mit günstigem Gebraucht-Preis	10.000 – 15.000 €
	Vista	Erweiterung des Exposcop 8000 mit exzellenter Bildqualität und hochwertiger Ausstattung	17.000 – 22.000 €

*Alle Preise verstehen sich zzgl. der gesetzlichen MwSt.

Digitales Röntgen mit einem C-Bogen

Ähnlich wie bei einer Digitalkamera, bei der die Lichtreflexionen digital wiedergegeben werden, können die Detektoren mithilfe der Flat-Panel-Technologie die Röntgenstrahlen digital darstellen. Es entstehen verzerrungsfreie Bilder und eine verbesserte Bildqualität.

Der C-Bogen bietet neben den konventionellen, großen, zweidimensionalen Bildern insbesondere dreidimensionale Bilder in mehr als 4.000 Graustufen und größerer Detailschärfe,als andere auf dem Markt befindlicheProdukte. Das analoge Röntgen bietet hierbei qualitativ schlechtere Ergebnisse. Hinter der Röntgenfläche befindet sich eine Vakuumröhre, an deren Ende eine analoge Kamera das Leuchten aufnimmt und auf dem Monitor anzeigt.

Die Abbildungsgenauigkeit nimmt dabei jedoch zu den Rändern hin ab, weshalb Verzerrungen entstehen und das Ergebnis weniger Aussagekraft besitzt. Empfehlenswert ist also die Weiterentwicklung der Bildverstärker-Technologie, bei der die einfallende Intensität der Röntgenstrahlen direkt in einen digitalen Wert umgerechnet wird. Durch das Wegfallen der Elektronenoptik entstehen verzerrungsfreie Bilder und damit eine verbesserte Bildqualität.
