Abstract – Schallschatten Sonographie: dorsale Artefakte differenzieren
- Der Schallschatten ist das diagnostisch bedeutendste dorsale Artefakt in der Sonographie – entstanden durch Absorption, Reflexion oder Totalreflexion – und ermöglicht bei korrekter Interpretation die Diagnose von Cholelithiasis und Nephrolithiasis mit einer Sensitivität und Spezifität von über 95 % (Gallensteine ab 2 mm).
- Die Differenzierung zwischen hartem Schatten (scharfe Begrenzung, echofrei, lageabhängig – typisch für Gallensteine, Nierensteine, Kalk) und weichem Schatten (unscharf, leicht echoreich, nicht lageabhängig – typisch für Fibrose, Narben, Fettgewebe) ist entscheidend für die diagnostische Spezifität und sollte im Befundtext terminologisch präzise dokumentiert werden.
- Pseudoschallschatten entstehen durch ungünstigen Einfallswinkel, falsch eingestellten Gain oder inadäquate TGC und können echte Befunde maskieren; kleine Steine unter 3 mm erzeugen keinen zuverlässigen Schallschatten, weshalb der Farbdoppler-Twinkle-Artefakt ergänzend eingesetzt werden sollte.
- Bei unklarem Schallschatten, Verdacht auf Choledocholithiasis oder Ureterolithiasis ohne sonographischen Nachweis ist eine weiterführende Bildgebung indiziert: CT für Urolithiasis und präoperative Planung, MRCP für Gallengangssteine (Sensitivität 81–95 % vs. ca. 38–70 % transabdominell).
Inhaltsverzeichnis

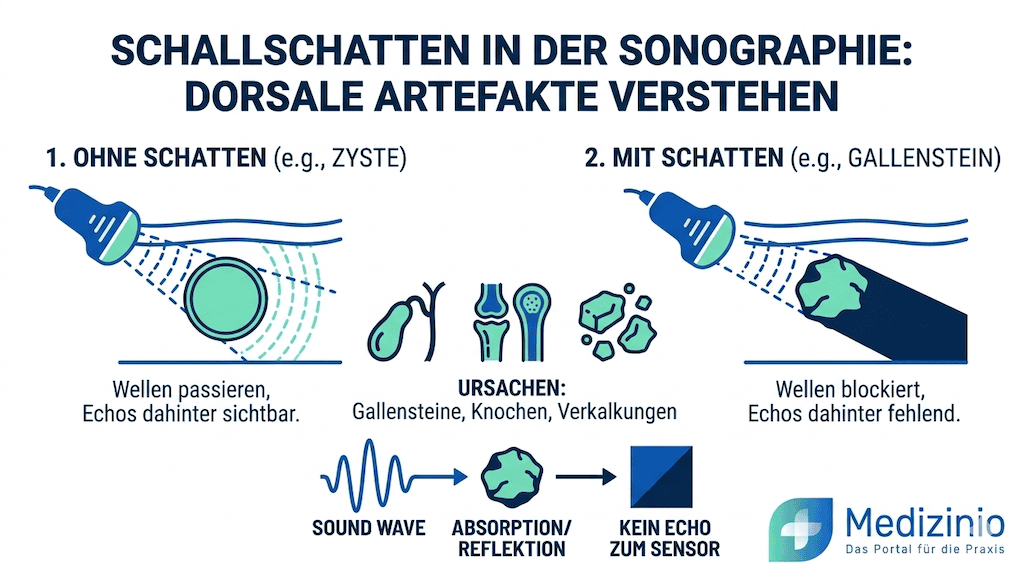

Was ist der Schallschatten — physikalische Grundlage
Entstehungsmechanismus: Absorption, Reflexion, Totalreflexion

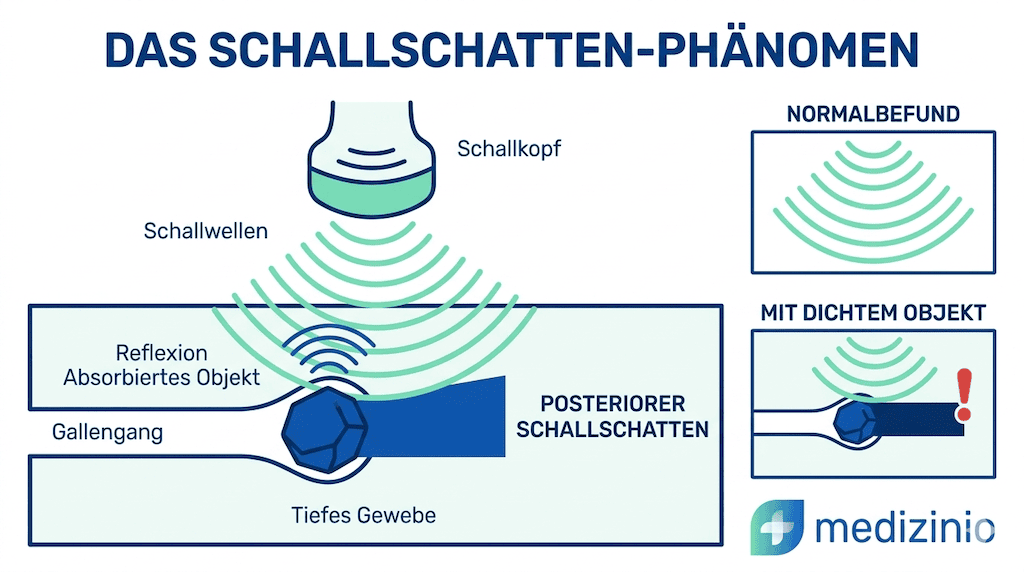

Der Schallschatten entsteht, wenn Schallenergie ein Objekt nicht passieren kann und dahinter eine echoarme oder echofreie Zone verbleibt. Drei physikalische Mechanismen sind dafür verantwortlich.
Absorption tritt auf, wenn das Gewebe den Schall in Wärmeenergie umwandelt. Je höher die akustische Impedanz und Dichte eines Objekts, desto größer ist der Absorptionsanteil. Kalziumhaltige Strukturen wie Gallensteine oder Knochen absorbieren Schallenergie besonders effizient.
Reflexion entsteht an Grenzflächen zwischen Medien unterschiedlicher akustischer Impedanz. Ein Teil des einfallenden Schalls wird zurückgeworfen, der Rest transmittiert. Bei stark unterschiedlichen Impedanzsprüngen — etwa Gewebe gegen Luft oder Gewebe gegen Kalk — ist der Reflexionsanteil so groß, dass kaum Energie hinter das Objekt gelangt.
Totalreflexion ist die physikalisch extremste Variante: Der gesamte einfallende Schall wird zurückgeworfen, sobald der Einfallswinkel einen materialspezifischen Grenzwinkel überschreitet. Dieser Mechanismus dominiert an Luft-Gewebe-Grenzflächen, wie sie bei Darmgas oder Lungengewebe vorliegen, und erzeugt eine nahezu vollständige dorsale Schallauslöschung.
Wichtig: Ein Schallschatten setzt nicht zwingend einen großen Impedanzsprung voraus. Auch rein absorptive Strukturen ohne starke Reflexion können — bei ausreichender Dicke — einen sichtbaren Schallschatten erzeugen.
Abgrenzung: Schallschatten vs. andere dorsale Artefakte
Der Schallschatten ist eines von vier wesentlichen dorsalen Phänomenen, die in der Befundung sauber voneinander getrennt werden müssen:
| Artefakt | Entstehung | Erscheinungsbild | Typisches Substrat |
| Schallschatten | Absorption, Reflexion, Totalreflexion | Echoarme/-freie Zone distal des Objekts | Steine, Knochen, Kalk, Luft |
| Dorsale Schallverstärkung | Geringes Absorptionsvermögen zystischer Strukturen | Hyperechogene Zone distal | Zysten, flüssigkeitsgefüllte Hohlräume |
| Kantenartefakt | Refraktion und Interferenz am Rand gewölbter Strukturen | Zwei schmale echofreie Linien lateral-distal | Rand von Zysten, Sehnen |
| Schallauslöschung | Totalreflexion an Luft- oder Knochenoberfläche | Vollständiger Signalverlust distal | Darmgas, Rippenschatten, Lunge |
Die dorsale Schallverstärkung ist das funktionale Gegenstück zum Schallschatten: Wo Zysten das dorsale Signal verstärken, löschen Steine es aus. Dieses Oppositionsprinzip erleichtert die sonographische Entitätsdifferenzierung erheblich.
Typen des Schallschattens in der Sonographie: harter vs. weicher Schatten
Harter Schatten: Kriterien, typische Ursachen
Der harte Schatten ist das klassische sonographische Zeichen für eine hochreflektive oder stark absorbierende Struktur. Seine Merkmale sind eindeutig:
- Scharfe, klare laterale Begrenzung der Schattenzone
- Echofreies oder nahezu echofreies Schattenareal distal des Objekts
- Abrupter Signalabfall ohne Gradientenzone
- Lageabhängigkeit: Der Schatten folgt dem Objekt bei Positionswechsel des Patienten — ein diagnostisch wertvolles Kriterium bei Gallensteinen
Typische Ursachen des harten Schattens sind mineralische oder gashaltige Strukturen: Cholesterinsteine und Pigmentsteine der Gallenblase, Nierensteine (Nephro- und Ureterolithiasis), Verkalkungen in Gefäßwänden oder Lymphknoten, kortikale Knochenoberflächen sowie Darmgas bei Totalreflexion an der Luft-Darm-Grenze.
Weicher Schatten: Kriterien, typische Ursachen
Der weiche Schatten — in der englischsprachigen Literatur als soft shadow oder dirty shadow bezeichnet — zeigt eine deutlich unschärfere Morphologie:
- Unscharfe, diffuse laterale Begrenzung der Schattenzone
- Geringgradige Echogenität im Schattenbereich — kein vollständiges Signalerlöschen
- Gradueller Signalabfall mit fließendem Übergang
- Kein oder geringes Lageabhängigkeitszeichen
Typische Ursachen sind weiche Gewebestrukturen mit erhöhter, aber nicht maximaler Impedanz: fibrotisches Gewebe, Narbenstränge, hyaline Knorpelanteile, echoreiche Fettgewebsstrukturen sowie Fasziengrenzen in bestimmten Einfallswinkeln.
Tipp: Ein weicher Schatten schließt eine steinharte Struktur nicht sicher aus — bei ungünstiger Geräteeinstellung oder suboptimaler Schallkopfpositionierung kann auch ein Gallenstein anfänglich einen weichen Schatten imitieren. Immer: Einfallswinkel korrigieren und Frequenz anpassen.
Differenzierung harter vs. weicher Schatten
| Merkmal | Harter Schatten | Weicher Schatten |
| Laterale Begrenzung | Scharf, klar | Unscharf, diffus |
| Echogenität distal | Echofrei / minimal | Leicht echoreich, inhomogen |
| Signalabfall | Abrupt | Graduell |
| Lageabhängigkeit | Ja (meist) | Gering oder fehlend |
| Typische Entität | Gallensteine, Nephrolithiasis, Kalk | Fibrose, Narbe, Fettgewebe |
| Klinische Bedeutung | Hohe diagnostische Spezifität | Orientierungswert, weiter abklären |
Schallschatten in der Praxis: organspezifische Differenzierung
Gallenblase: Gallensteine vs. Polypen vs. Sludge
Die Gallenblase ist das klinisch bedeutendste Einsatzgebiet des Schallschattens in der Diagnostik. Der harte Schallschatten hinter einem echoreichen Fokus ist das sonographische Leitzeichen der Cholelithiasis. Die Abdomensonographie gilt als Goldstandard zur Diagnostik von Gallenblasensteine — mit einer Sensitivität und Spezifität von über 95 % bei Steinen ab 2 mm Durchmesser.
Drei Entitäten müssen differenziert werden:
Gallensteine zeigen eine echoreiche Struktur mit harter posteriorer Schallauslöschung und nachweisbarer Lageabhängigkeit bei Umlagerung des Patienten. Das Positionswechselzeichen ist pathognomonisch: Steine wandern schwerkraftbedingt, Polypen bleiben wandständig fixiert.
Gallenblasenpolypen imponieren als echoreiche, gestielte oder sessile Wandanhebungen ohne Schallschatten und ohne Lageabhängigkeit. Polypen unter 10 mm sind in der Regel benigne; bei Polypen zwischen 6 und 9 mm empfiehlt die europäische Leitlinie ESGAR/EAES/EFISDS/ESGE eine Verlaufskontrolle nach 6 Monaten. Ab 10 mm ist laut S3-Leitlinie DGVS/DGAV 2018 in der Regel die Indikation zur Cholezystektomie gegeben.
Sludge (Gallenblasengrieß) ist echoreicher, sedimentierender Inhalt, der keinen Schallschatten erzeugt. Sludge zeigt einen Flüssigkeitsspiegel und fließendes Verhalten bei langsamer Umlagerung, jedoch keine diskrete echoreiche Struktur.
| Entität | Echogenität | Schallschatten | Lageabhängigkeit | Klinische Relevanz |
| Gallenstein | Hoch echogen, diskret | Hart, ausgeprägt | Positiv | Cholelithiasis, ggf. Cholezystitis |
| Polyp | Echogen, wandhaftend | Fehlend | Negativ | Verlaufskontrolle ab 6 mm; Cholezystektomie ab 10 mm |
| Sludge | Echogen, diffus | Fehlend | Fließend | Funktionsstörung, Choledocholithiasis-Vorstufe |
Niere: Nephrolithiasis — Schallschatten als Diagnosekriterium
Bei der Niere ist der Schallschatten das zentrale sonographische Kriterium für Nephrolithiasis. Nierensteine erscheinen als echoreiche Strukturen im Nierenbecken oder im Nierenparenchym mit nachfolgendem harten Schallschatten.
Die sonographische Nachweisbarkeit hängt entscheidend von der Steingröße ab. Steine unter 3 mm erzeugen keinen zuverlässigen Schallschatten, da sie kleiner als die Schallwellenlänge bei üblichen Prüffrequenzen sind. Ab 5 mm ist der Schallschatten mit einem Konvexschallkopf in der Regel reproduzierbar nachweisbar.
Diagnosekriterien Nephrolithiasis (Sonographie):
- Echoreicher Fokus im Nierenbecken-/kelchsystem oder Parenchym
- Harter Schallschatten distal des Fokus
- Twinkle-Artefakt im Farbdoppler als ergänzendes Kriterium — besonders sensitiv für kleine Steine unter 5 mm, bei denen kein zuverlässiger Schallschatten entsteht
Eine Harnstauung (Hydronephrose) als indirekte Folge einer Urolithiasis sollte immer mitbeurteilt werden. Bei Harnstauung ohne direkten Steinnachweis ist eine ergänzende CT-Untersuchung indiziert.
Weichteile und Gefäße: Verkalkungen, Katheter, Fremdkörper
Auch außerhalb der Abdominalsonographie ist der Schallschatten klinisch relevant.
Gefäßverkalkungen — insbesondere Media-Sklerose (Typ Mönckeberg) und Intima-Sklerose im Rahmen der Atherosklerose — erzeugen beim Scannen mit einem Linearschallkopf harte Schallschatten entlang der Gefäßwand. Diese Befunde erschweren die Stenosegradebestimmung und müssen im Befundtext explizit dokumentiert werden.
Fremdkörper — Katheter, Clips nach chirurgischen Eingriffen, einliegende Metallsplitter — erzeugen je nach Material unterschiedlich ausgeprägte Schallschatten. Metallische Objekte zeigen ausgeprägte Reverberationen sowie einen harten Schallschatten, Kunststoffkatheter dagegen häufig nur einen weichen oder fehlenden Schatten.
Weichteiltumoren mit Verkalkungen (z. B. Myositis ossificans, verkalkte Lymphknoten) können diagnostisch wichtige Schallschatten aufweisen. Das Fehlen eines Schallschattens bei vermuteter Verkalkung sollte die Differenzialdiagnose erweitern.
| Organ/Region | Entität | Schattentyp | Differenzialdiagnose |
| Gallenblase | Gallenstein | Hart, lageabhängig | Polyp (kein Schatten), Sludge (kein Schatten) |
| Niere | Nephrolithiasis | Hart | Papillenverkalkung, Zyste (Verstärkung) |
| Gefäßwand | Atherosklerotische Plaques | Hart, fokal | Wandthrombus (meist kein Schatten) |
| Weichteile | Fremdkörper, Myositis ossificans | Hart bis weich je nach Material | Fibrom, Lipom |
Typische Fehlerquellen bei der Schallschatten-Interpretation
Pseudoschallschatten durch Schallkopfwinkel und Frequenz
Nicht jede echoarme Zone distal eines Objekts ist ein echter Schallschatten. Pseudoartefakte entstehen durch drei Mechanismen:
Ungünstiger Einfallswinkel: Trifft der Schallstrahl nicht senkrecht auf die Oberfläche des schattenwerfenden Objekts, werden Anteile der Schallenergie lateral abgelenkt (Refraktion). Das Ergebnis ist ein laterales Kantenartefakt, das einen partiellen Schallschatten imitieren kann. Korrektur: Schallkopf kippen, bis der Strahl senkrecht auftrifft.
Zu niedrige Sendefrequenz: Bei sehr niedrigen Frequenzen ist die Wellenlänge größer als die schattenwerfende Struktur. Kleine Steine unter 3 mm erzeugen dann keinen zuverlässigen Schallschatten. Lösung: Frequenz erhöhen, sofern die Eindringtiefe es erlaubt.
Zu hohe Sendefrequenz: Paradoxerweise kann auch eine zu hohe Frequenz einen Schallschatten abschwächen — durch erhöhte Eigenabsorption im vorgelagerten Gewebe, die das Signal vor Erreichen des Steins abschwächt.
Schattenprojektion vs. tatsächliche Läsionslokalisation
Ein häufiger Fehler in der sonographischen Praxis: Die Tiefe des Schattens wird mit der Tiefe des steinerzeugenden Objekts verwechselt. Der Schallschatten liegt immer distal (in Schallausbreitungsrichtung) des schattenwerfenden Objekts — er zeigt nicht an, wo das Objekt endet. Dies ist besonders relevant bei der CT-Korrelation, wenn Steine zur Größenabschätzung auf dem sonographischen Bild vermessen werden sollen.
Geräteeinstellungen als Artefaktfaktoren
Drei Geräteeinstellungen beeinflussen die Schallschattenausprägung direkt:
Gain (Gesamtverstärkung): Ein zu hoch eingestellter Gain füllt den Schallschatten mit Rauschartefakten auf und kann einen harten Schatten als weichen erscheinen lassen. Standard: Gain so einstellen, dass die normale Gewebsdarstellung gut sichtbar ist, ohne Überbelichtung.
TGC (Time Gain Compensation): Eine zu stark angehobene TGC in der schattenwerfenden Tiefe kompensiert die Signalabschwächung künstlich und maskiert den Schallschatten. Typischer Befundfehler: Der Stein ist sichtbar, der Schatten fehlt scheinbar.
Fokuszone: Die Fokuszone bestimmt die laterale Auflösung. Liegt die Fokuszone nicht auf Höhe der schattenwerfenden Struktur, ist die Schattenkontur unscharf. Praxisregel: Fokuszone immer auf das Objekt von Interesse legen — nie auf die Zone darunter.
Klinische Relevanz und Dokumentation des Schallschattens
Schallschatten als diagnostisches Kriterium nach Leitlinie
Die klinische Bedeutung des Schallschattens in der Sonographie ist in den einschlägigen Leitlinien explizit verankert. Die S3-Leitlinie Gallensteine der DGVS/DGAV, AWMF-Nr. 021/008 — zuletzt aktualisiert August 2018, Gültigkeit bis November 2022, Aktualisierung über den Innovationsfonds der DGVS in Vorbereitung — definiert den sonographisch nachgewiesenen harten Schallschatten hinter einem echoreichen Gallenblaseninhalt als diagnostisches Hauptkriterium für Cholelithiasis. Eine Diagnosesicherung durch weiterführende Bildgebung ist bei eindeutigem sonographischen Befund nicht erforderlich.
Die europäischen Fachgesellschaften ESGAR, EAES, EFISDS und ESGE haben 2017 eine gemeinsame Leitlinie zum Management von Gallenblasenpolypen veröffentlicht, die für die sonographische Differenzierung polypoider Gallenblasenläsionen und die Verlaufskontrolle maßgeblich ist.
Für die Nephrolithiasis gilt: Der sonographische Schallschatten ist kein alleiniges Diagnosekriterium, weil kleine Steine (< 3 mm) keinen zuverlässigen Schatten erzeugen. Das Zusammenspiel aus echoreicher Struktur, Schallschatten, Twinkle-Artefakt im Farbdoppler und begleitender Harnstauung begründet die sonographische Diagnose.
Befunddokumentation: präzise Terminologie im Befundtext
Eine korrekte Befunddokumentation minimiert Haftungsrisiken und verbessert die Kommunikation mit dem weiterbehandelnden Arzt. Folgende Terminologie ist leitlinienkonform:
Empfohlene Formulierungen:
- „Echoreicher Fokus [Größe] mm in der Gallenblase mit harter posteriorer Schallauslöschung, lageabhängig“ → Gallenstein
- „Echoreicher Fokus [Größe] mm im Nierenbeckenkelchsystem mit dorsalem Schallschatten“ → Nephrolithiasis
- „Weicher Schallschatten dorsal einer [Lokalisation]-Läsion, vereinbar mit fibrotischer Struktur — differenzialdiagnostisch abzuklären“
Zu vermeiden:
- „Schatten im Ultraschall“ (zu unspezifisch)
- „Möglicherweise Stein“ ohne Schattennachweis dokumentieren
- Schallschatten und dorsale Schallverstärkung terminologisch verwechseln
Grenzen der Methode: wann CT oder MRT indiziert ist
Die Sonographie hat trotz ihrer hohen Sensitivität für Gallensteine und Nierensteine methodische Grenzen, die den Einsatz weiterführender Bildgebung begründen.
CT-Indikationen:
- Verdacht auf Ureterolithiasis (Stein im Harnleiter) ohne eindeutigen sonographischen Nachweis
- Präoperative Planung bei Nephrolithiasis (Lagebestimmung, Größe, Dichte in HU)
- Unklarer Schallschatten bei Adipositas oder schlechter Schallbarkeit
- Verdacht auf retroperitoneale Verkalkung
MRT/MRCP-Indikationen:
- Choledocholithiasis (Steine im Ductus choledochus): Sensitivität der transabdominellen Sonographie für Gallengangssteine nur ca. 38–70 %; MRCP dagegen 80–95 % je nach Studienlage (Sensitivität 81–95 %, Spezifität 85–98 %)
- Abklärung nicht sicher charakterisierbarer Wandveränderungen der Gallenblase
- Pädiatrische Patienten (Strahlenschutz)
FAQ: Häufige Fragen zum Schallschatten in der Sonographie
Warum zeigt ein Gallenstein manchmal keinen Schallschatten?
Mehrere Faktoren können den Schallschatten eines Gallensteins maskieren oder verhindern: Steine unter 3 mm liegen unterhalb der sonographisch auflösbaren Größe für einen zuverlässigen Schatten. Ein ungünstiger Einfallswinkel lenkt den Schall lateral ab, statt ihn dorsal zu blockieren. Ein zu hoch eingestellter Gain oder eine aktive TGC in der relevanten Tiefe füllt den Schatten mit Rauschen auf. Schließlich können Cholesterin-Weichsteine oder Pigmentsteine geringerer Dichte einen schwächeren Absorptionskoeffizienten aufweisen und nur einen weichen statt harten Schatten erzeugen. Bei klinischem Verdacht und fehlendem Schallschatten sind Schallkopfposition und Geräteeinstellung zu optimieren, bevor ein negativer Befund dokumentiert wird.
Wie unterscheide ich einen Schallschatten von einer dorsalen Schallauslöschung?
Terminologisch werden beide Begriffe im klinischen Alltag häufig synonym verwendet — zu Unrecht. Die dorsale Schallauslöschung bezeichnet den vollständigen Signalverlust distal einer Struktur, wie er bei Totalreflexion an Luft-Gewebe-Grenzflächen (Darmgas, Lunge, Knochen) auftritt. Der Schallschatten ist der Oberbegriff für alle dorsalen Abschwächungsphänomene und schließt neben der vollständigen Auslöschung auch partielle Schattenphänomene durch Absorption oder Reflexion ein.
Praktisch: Jede Schallauslöschung ist ein Schallschatten, aber nicht jeder Schallschatten ist eine vollständige Auslöschung.
Ab welcher Steingröße ist der Schallschatten sonographisch zuverlässig nachweisbar?
Für Gallensteine gilt als klinischer Richtwert: Ab 3 mm ist ein Schallschatten sonographisch sichtbar, ab 5 mm regelhaft und reproduzierbar nachweisbar. Für Nierensteine gelten ähnliche Grenzwerte; die Nachweisbarkeit hängt zusätzlich von der verwendeten Schallkopffrequenz, der Eindringtiefe und der Lage des Steins ab. Steine im proximalen Ureter sind sonographisch schwerer zu erfassen als Steine im Nierenbecken oder im distalen, blasennahen Harnleiter. Die Sensitivität für kleine Steine steigt mit höherer Sendefrequenz — bei gleichzeitiger Einschränkung der Eindringtiefe, die bei adipösen Patienten limitierend wirken kann. Ergänzend empfiehlt sich der Farbdoppler-Twinkle-Artefakt, der auch bei Steinen unter 5 mm ohne sicheren Schallschatten eine hohe Detektionssensitivität zeigt.
Ab wann ist bei einem Gallenblasenpolyp eine Cholezystektomie indiziert?
Ab einem Polypendurchmesser von 10 mm ist laut S3-Leitlinie DGVS/DGAV 2018 sowie der europäischen Leitlinie ESGAR/EAES/EFISDS/ESGE in der Regel eine Cholezystektomie indiziert — nicht nur eine Verlaufskontrolle. Bei Polypen zwischen 6 und 9 mm empfiehlt die europäische Leitlinie eine Verlaufskontrolle nach 6 Monaten; bei Vorliegen zusätzlicher Risikofaktoren (Alter >50 Jahre, Gallensteine, Größenzunahme, indigene Herkunft) kann die OP-Indikation bereits ab 6 mm gestellt werden. Polypen unter 6 mm ohne Risikofaktoren benötigen keine kurzfristige Kontrolle.
