Was ist ein EKG-Gerät — und welche klinische Funktion erfüllt es?

Grundprinzip: Elektrokardiographie und diagnostischer Stellenwert

Das Elektrokardiogramm (EKG) erfasst die elektrische Aktivität sämtlicher Herzmuskelzellen und stellt sie im zeitlichen Verlauf als Kurve dar. Grundlage ist die Potentialdifferenz, die jeder Depolarisation des Myokards an der Körperoberfläche vorausgeht — messbar über Elektroden, darstellbar als P-Welle, PQ-Intervall, QRS-Komplex, ST-Strecke und T-Welle.

Diagnostisch erfasst das EKG-Gerät Herzrhythmus, Herzfrequenz sowie Erregungsbildung, -ausbreitung und -rückbildung. Eine pathologische Kurve kann auf Vorhofflimmern, AV-Blockierungen, ST-Hebungsinfarkt (STEMI) oder Kammertachykardien hinweisen. Die klinische Aussagekraft hängt direkt an der Kanalzahl: Je mehr Ableitungen erfasst werden, desto vollständiger ist das elektrische Bild des Herzens.

Abgrenzung: Ruhe-EKG, Langzeit-EKG, Belastungs-EKG und Vektorkardiographie

Das Ruhe-EKG ist die kardiologische Basisdiagnostik: Der Patient liegt ruhig, die Aufzeichnung dauert ca. 10 Minuten. Es eignet sich zur Erstdiagnostik — nicht zur Erfassung sporadisch auftretender Arrhythmien.

Das Langzeit-EKG (Holter-EKG) zeichnet über 24 bis 48 Stunden auf. Der Patient trägt den Rekorder am Körper. Herzrhythmusstörungen, die im Ruhe-EKG nicht sichtbar werden (z. B. paroxysmales Vorhofflimmern), lassen sich so zuverlässiger dokumentieren.

Das Belastungs-EKG (Ergometrie) untersucht das Herz-Kreislauf-System unter definierter körperlicher Belastung — standardmäßig auf dem Fahrradergometer. Koronare Ischämien, die in Ruhe asymptomatisch bleiben, können so provoziert und nachgewiesen werden.

Die Vektorkardiographie analysiert die elektrische Herzaktivität dreidimensional. Das moderne Derivat, die Cardisiographie, erstellt ein Vektorkardiogramm mit vier Elektroden plus Rückenelektrode und weist bei der Ischämiediagnostik eine signifikant höhere Sensitivität auf als das Standard-Belastungs-EKG.

Normierung und Qualitätsanforderungen (DIN EN 60601, IEC-Standards)

EKG-Geräte für die klinische Diagnostik müssen der IEC 60601-2-25 entsprechen — der internationalen Norm für Elektrokardiographen. Die allgemeine Gerätesicherheit regelt die DIN EN 60601-1. Für den europäischen Markt ist die CE-Kennzeichnung nach der EU-Medizinprodukteverordnung MDR 2017/745 verpflichtend. Der Geltungsbeginn war der 26. Mai 2021. Die Übergangsfrist für Legacy-Produkte wurde durch die Verordnung (EU) 2023/607 verlängert und läuft je nach Produktklasse bis Ende 2028.

Haftungsrisiko: Beim Kauf gebrauchter EKG-Geräte ist der MDR-Status zu prüfen. Verlangen Sie die Konformitätserklärung und klären Sie, ob der Hersteller noch Firmware-Updates bereitstellt.

Welche EKG-Gerätetypen gibt es — und welcher passt zu welchem Einsatz?

Stationäre Ruhe-EKG-Geräte (12-Kanal) für Praxis und Klinik

Der Goldstandard für die Praxisdiagnostik ist das 12-Kanal-EKG-Gerät. Damit die Messergebnisse jedoch valide sind, muss man das 12-Kanal-EKG korrekt anlegen, da bereits minimale Platzierungsfehler die Wellenmorphologie verfälschen können. Es erfasst die sechs Extremitätenableitungen nach Einthoven und Goldberger sowie die sechs Brustwandableitungen nach Wilson. Das Ergebnis: das vollständigste Bild der elektrischen Herzaktivität im Ruhezustand.

6-Kanal-Geräte sind preiswerter. Für die Dokumentation von Herzrhythmusstörungen sind sie häufig ausreichend. Das 1-Kanal-Gerät eignet sich zur Selbstkontrolle durch Patienten — nicht für die klinische Diagnostik.

Langzeit-EKG-Geräte (Holter-Rekorder): Tragbar, Patch, klassisch

Klassische Holter-Rekorder zeichnen als mobiles 3-Kanal-EKG-Gerät oder in der 12-kanaligen Variante über 24 bis 48 Stunden auf. Die 12-Kanal-Variante — wie der GE SEER 12 — ermöglicht zusätzlich die Beurteilung der Morphologie von Rhythmusstörungen. Das ist bei der Therapieplanung von Kammertachykardien relevant.

Neuere EKG-Patch-Systeme (Pflaster-EKG) sind wesentlich kleiner, wasserdicht und für Tragezeiten bis zu 14 Tagen ausgelegt. Sie verbessern die Compliance und reduzieren Artefakte. Geräte wie der Cortrium C3 oder Patch-Systeme von Wellue und Viatom repräsentieren dieses wachsende Segment.

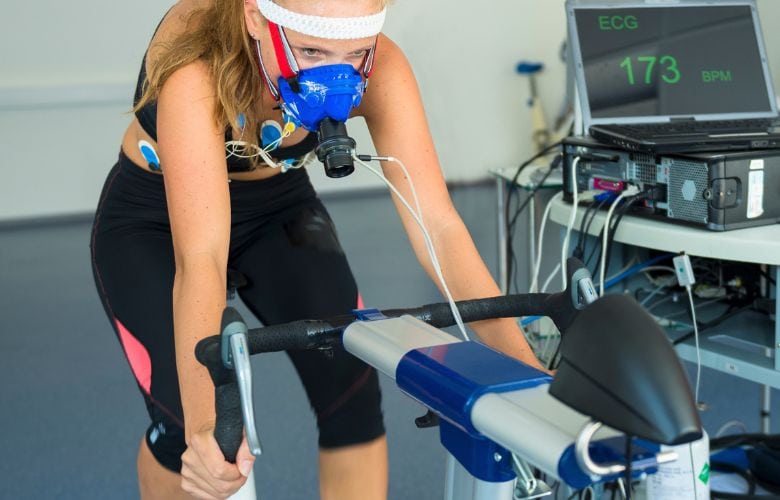

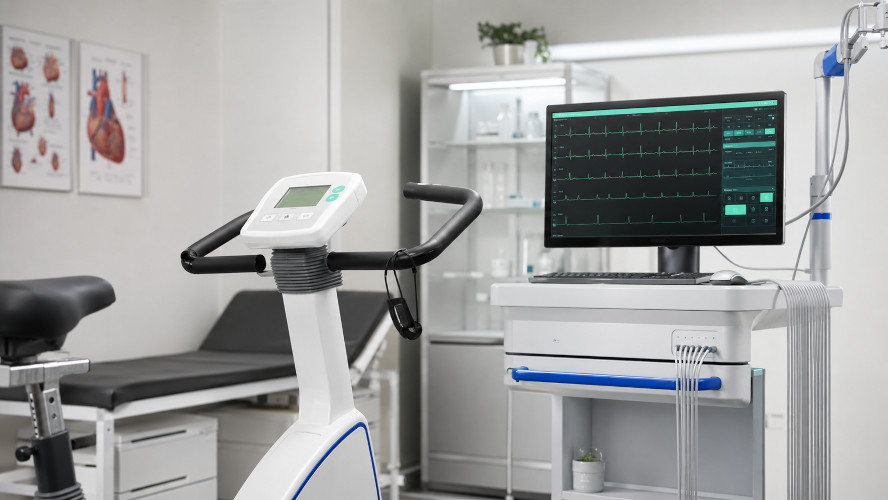

Belastungs-EKG-Systeme (Ergometrie): Ausstattung und Anforderungen

Ein vollständiger Ergometrie-Messplatz besteht aus dem zentralen Belastungs-EKG-Gerät (12-Kanal), einem Ergometer (Fahrrad oder Laufband), einer Sauganlage für die Brustwandelektroden, einem Patientenmonitor sowie der Auswertungssoftware. Die DGK-Leitlinie empfiehlt für die Belastungsdiagnostik ein 12-Kanal-EKG mit automatischer ST-Strecken-Analyse. Nach EBM-GOP 03321 ist für das Belastungs-EKG eine Dokumentation mit mindestens zwölf Ableitungen vor und nach der Belastung vorgeschrieben.

Mobile und tragbare EKG-Geräte: Handgelenk, Uhr, Smartphone, iPhone

Tablet-EKG-Geräte für Ärzte wie das Mesi mTABLET ECG ermöglichen 12-kanalige Untersuchungen am Point of Care — etwa beim Hausbesuch oder in der Notaufnahme ohne feste Infrastruktur. Professionelle mobile EKG-Geräte schließen hier die Lücke zwischen stationärer Diagnostik und flexibler Patientenversorgung, wobei sie sowohl als Ruhe- als auch als Langzeit-EKG-Varianten fungieren.

Consumer-Geräte wie die Apple Watch (Reihe 4 und neuer), Garmin-Smartwatches oder Smartphone-Adapter (z. B. AliveCor KardiaMobile) messen 1-kanalig. Sie eignen sich zur Rhythmusüberwachung bei Risikopatienten — nicht zur klinischen Primärdiagnostik. Die Sensitivität für Vorhofflimmern liegt laut Studienlage bei ca. 93–98 %, die Spezifität jedoch deutlich darunter.

Vektorkardiographie-Geräte: Nischenanwendung und klinische Relevanz

Die klassische Vektorkardiographie (Frank-Ableitungssystem) spielt im klinischen Alltag kaum noch eine Rolle. Die Cardisiographie (Firma Cardisio) hat das Prinzip modernisiert: Vier Brustelektroden plus eine Rückenelektrode generieren ein 3D-Vektorkardiogramm mit signifikant höherer Sensitivität als das Standard-Ruhe-EKG bei der Ischämie-Früherkennung. Der Einsatz ist derzeit auf Spezialanwendungen in der Kardiologie und in Screeningprogrammen beschränkt.

Gerätetypen im Überblick (Tabelle)

Gerätetyp	Kanalzahl	Typischer Einsatzort	Preisrange (netto)
Ruhe-EKG (stationär)	6 / 12	Arztpraxis, MVZ, Krankenhaus	1.000 – 5.000 €
Langzeit-EKG (Holter)	3 / 12	Praxis, Klinik, häuslich	1.500 – 6.000 €
Langzeit-EKG (Patch)	1 – 3	Häuslich, kardiologische Praxis	500 – 3.000 €
Belastungs-EKG (Messplatz)	12	Praxis, MVZ, Klinik	5.000 – 15.000 €
Mobiles Tablet-EKG (Arzt)	12	Hausbesuch, Point of Care	2.000 – 6.000 €
Mobiles EKG (Patient)	1	Häuslich, Selbstkontrolle	100 – 500 €
Notfall-/Rettungsmonitor	12	RTW, Notaufnahme, Notarzt	5.000 – 25.000 €
Vektorkardiographie	3 (Vektoren)	Kardiologie, Spezialzentren	auf Anfrage

Wo werden EKG-Geräte eingesetzt? Anforderungen je Einsatzort

Niedergelassene Arztpraxis und Ordination: Kompaktheit und EBM-Abrechenbarkeit

In der niedergelassenen Praxis dominiert das stationäre 12-Kanal-Ruhe-EKG. Die Abrechnung erfolgt über fachgruppenspezifische GOPs: Hausärzte rechnen das Belastungs-EKG über GOP 03321 ab, das Langzeit-EKG über GOP 03322 (Aufzeichnung) und GOP 03241 (computergestützte Auswertung). Die EBM-konforme Dokumentation des Belastungs-EKG setzt nach Leitlinienstandard ein 12-Kanal-Gerät voraus.

Entscheidend für die Praxis ist die Kompatibilität mit dem Praxisverwaltungssystem (PVS) via GDT-Schnittstelle. Fehlt sie, müssen EKG-Befunde manuell übertragen werden — ein erheblicher Zeitverlust im Praxisalltag.

Krankenhaus und Spital: Vernetzung, HL7/DICOM-Integration, Zentralarchivierung

Im stationären Bereich stehen Systemintegration und Datenarchivierung im Vordergrund. EKG-Geräte müssen per HL7 oder DICOM in das Krankenhausinformationssystem (KIS) eingebunden werden. Philips, GE Healthcare und Nihon Kohden bieten hierfür spezialisierte Kliniksysteme mit zentraler EKG-Datenbank und Befundungsworkstation.

Für die Intensivstation und kardiologische Überwachungseinheit (CPU/CCU) sind zusätzlich Telemetrie-Systeme relevant: kabellose Echtzeitübertragung der Herzaktivität an die zentrale Pflegestation, ohne den Patienten in der Mobilität einzuschränken.

Notaufnahme und Chest Pain Unit: Schnelldiagnostik in unter 10 Minuten

In der Notaufnahme ist die Zeit bis zum Erst-EKG ein harter klinischer Parameter. Die 2023 ESC Guidelines for the management of acute coronary syndromes fordern ein 12-Kanal-EKG innerhalb von 10 Minuten nach dem ersten medizinischen Kontakt. Geräte mit automatischer ST-Hebungs-Erkennung und direkter Telemetrie zum Herzkatheterlabor sind hier Standard.

Tipp: Für Chest Pain Units eignen sich Geräte mit integriertem KI-Interpretationsmodul, das den diensthabenden Arzt auf kritische Befunde hinweist — auch ohne sofortige Facharztpräsenz.

Rettungsdienst, RTW und Notarzt: Robustheit, Akkubetrieb, Telemetrie

Präklinische EKG-Geräte müssen robuste Gehäuse (Schutzklasse IP54 oder höher), lange Akkulaufzeiten und 12-Kanal-EKG-Übertragung an die Zielklinik bieten. In der modernen Notfallmedizin sind EKG-Funktionen in Multiparameter-Monitore integriert, die parallel SpO₂, etCO₂, nicht-invasiven Blutdruck und Kapnographie messen — und als Defibrillator eingesetzt werden können (z. B. Zoll X Series, Nihon Kohden Cardiolife TEC-8300).

Einsatzort	Anforderungsprofil	Empfohlener Gerätetyp
Arztpraxis / Ordination	GDT-Schnittstelle, kompakt, 12-Kanal	Stationäres Ruhe-EKG, ggf. + Holter
Krankenhaus / Spital	HL7/DICOM, Zentralarchiv, Vernetzung	Klinisches 12-Kanal-System + Telemetrie
Notaufnahme / CPU	ST-Autoanalyse, schnelle Befundübertragung	12-Kanal mit KI-Interpretation
Rettungsdienst / RTW	IP54+, Akku, Telemetrie, Defibrillation	Mobiler Multiparameter-Monitor
Hausbesuch / Point of Care	Leicht, tragbar, 12-Kanal	Tablet-EKG

EKG-Geräte Hersteller im Überblick: Wer bietet was?

Medizintechnik-Spezialisten: Schiller, GE Healthcare, Philips, Nihon Kohden, Mindray, Edan, Custo Med

Schiller (Schweiz) gilt als einer der führenden Spezialisten für kardiologische Diagnostik. Das Portfolio umfasst Ruhe-EKG, Holter (medilogAR), Ergometrie und Telemetrie — mit breiter GDT- und HL7-Integration. Im DACH-Raum besonders stark verankert.

GE EKG-Geräte: GE Healthcare bietet mit der MAC-Serie (MAC 2000, MAC 5500) breit eingesetzte 12-Kanal-Geräte für Praxis und Klinik sowie den SEER 12 für die Langzeit-Diagnostik. Stärke: nahtlose Integration in GE-Klinikinfrastruktur.

Philips EKG-Geräte: Philips positioniert sich primär im Krankenhaussegment mit dem PageWriter-System und dem AMSYS-EKG-Managementsystem für die zentrale Befundarchivierung — geeignet für große kardiologische Abteilungen.

Nihon Kohden (Japan) ist bekannt für hohe Gerätezuverlässigkeit, integrierte Drucker und Bildschirme (Cardiofax V/M-Serie) sowie spezialisierte Notfall- und ICU-Systeme.

Mindray EKG-Geräte und Edan EKG-Geräte bieten breite Portfolios für den klinischen Bereich mit attraktivem Preis-Leistungs-Verhältnis — insbesondere für Krankenhaus-Neuausstattungen oder budgetbewusste MVZ-Strukturen.

Custo Med (Deutschland) ist auf kardiologische Diagnostiksysteme für niedergelassene Ärzte und Kliniken spezialisiert. Das Holter-System Custo Guard sowie der Ergometrie-Messplatz Custo Cardio 400 sind im deutschsprachigen Markt etabliert.

Consumer- und Semi-Professional-Geräte: Beurer, Omron, Cortrium, Wellue, Viatom

Beurer und Omron bedienen primär den Endverbrauchermarkt mit 1-Kanal-Geräten zur Selbstkontrolle (z. B. Beurer ME90). Für die klinische Primärdiagnostik sind sie nicht zugelassen. Für die Patientenaufklärung zur Selbstüberwachung bei Vorhofflimmern-Risiko sind sie jedoch relevant.

Cortrium (Dänemark), Wellue und Viatom stehen für die neue Generation klinisch nutzbarer Patch-EKG-Systeme im semi-professionellen Segment — mit bis zu 14 Tagen Tragezeit und cloudbasierter Auswertung.

Hersteller	Gerätesegment	Besonderheit	Zielgruppe
Schiller	Ruhe-EKG, Holter, Ergometrie	Breites Portfolio, stark im DACH-Raum	Praxis, Klinik
GE Healthcare	Ruhe-EKG, Holter, Klinik	MAC-Serie, nahtlose GE-Integration	Praxis, Krankenhaus
Philips	Klinik, EKG-Management	Zentralarchiv, Klinikintegration	Krankenhaus, Kardiologie
Nihon Kohden	Ruhe-EKG, ICU, Notfall	Hohe Zuverlässigkeit, Drucksysteme	Krankenhaus, Notfall
Mindray	Ruhe-EKG, Klinik	Gutes Preis-Leistungs-Verhältnis	MVZ, Krankenhaus
Edan	Ruhe-EKG, Langzeit	Breites Portfolio, kompetitiver Preis	Praxis, MVZ
Custo Med	Ruhe-EKG, Holter, Ergometrie	Regionaler Service, DACH-fokussiert	Praxis, Kardiologie
Beurer / Omron	Patienten-EKG (1-Kanal)	Selbstkontrolle, einfache Bedienung	Endverbraucher
Cortrium / Wellue / Viatom	Patch-EKG	Langzeitüberwachung, cloudbasiert	Praxis, Telemedizin

Was kostet ein EKG-Gerät? Preisübersicht nach Geräteklasse

Einsteigerklasse: Praxis-EKG und Pocket-Geräte (unter 1.000 €)

1-Kanal-Geräte für Patienten (Beurer ME90, AliveCor KardiaMobile) sind ab ca. 100 € erhältlich. Sie eignen sich ausschließlich zur Selbstkontrolle und Rhythmusüberwachung — eine klinische Diagnosestellung ist auf dieser Grundlage nicht zulässig.

Mittelklasse: Vollausgestattete 12-Kanal-Geräte für Praxis (1.000–5.000 €)

Das Gros der Praxis-EKG-Geräte bewegt sich zwischen 1.000 € und 5.000 € netto. Vollausgestattete 12-Kanal-Geräte mit Thermodrucker, Farbdisplay, Interpretationssoftware und GDT-Schnittstelle sind in diesem Segment verfügbar. Kanalzahl allein ist kein Qualitätsmerkmal — entscheidend sind Artefaktfilterung, Abtastrate (Mindeststandard: 500 Hz) und Softwaremodularität.

Profiklasse: Klinik- und Ergometriesysteme (5.000–30.000 € und mehr)

Ein vollständiger Ergometrie-Messplatz mit Fahrradergometer, Sauganlage, EKG-System, Befundungssoftware und Gerätewagen kostet zwischen 5.000 € und 15.000 € netto. Klinische Systemlösungen mit Telemetrie und HL7-Integration beginnen bei ca. 15.000 € und können je nach Klinikgröße deutlich darüber liegen.

Versteckte Kosten: Software-Lizenzen, Verbrauchsmaterial, Wartung

Die Geräteanschaffungskosten bilden nur einen Teil der Gesamtinvestition. Zusätzlich anfallende Kosten:

• Einmalige Kosten: Lieferung und Installation (Ergometrie-Messplatz: 540 – 2.400 € netto), Schnittstelleneinrichtung PVS/KIS
• Laufende Kosten: Einwegmaterial (Elektroden, Papier), Softwarelizenzen (Arrhythmiemodul, Interpretationsupgrade)
• Gesetzliche Wartung: Gemäß § 12 MPBetreibV sind Sicherheitstechnische Kontrollen (STK) für EKG-Geräte spätestens alle zwei Jahre vorgeschrieben. Ergometer unterliegen zusätzlich der Messtechnischen Kontrolle (MTK) nach § 15 MPBetreibV. Für ein EKG-Gerät sind 4–6 Stunden Serviceaufwand à 100–200 € netto einzuplanen.

Abschreibung: Gemäß AfA-Tabelle Gesundheitswesen (lfd. Nr. 25) beträgt die Nutzungsdauer eines EKG-Geräts 8 Jahre (linearer AfA-Satz: 12,5 %).

Gerätekategorie	Preisrange (netto, neu)	Typische Hersteller
1-Kanal (Patient)	100 – 500 €	Beurer, Omron, AliveCor, Wellue
3-Kanal (Ruhe-/Langzeit-EKG)	1.000 – 3.500 €	Schiller, Custo Med, Edan
6-Kanal (Ruhe-EKG)	1.000 – 2.500 €	Edan, Mindray, Nihon Kohden
12-Kanal (Ruhe-EKG)	1.500 – 5.000 €	GE Healthcare, Schiller, Nihon Kohden
Holter-System	1.500 – 6.000 €	Schiller, Custo Med, GE Healthcare
Ergometrie-Messplatz	5.000 – 15.000 €	Schiller, Custo Med, Nihon Kohden
Klinisches System (Klinik/KIS)	ab 15.000 €	Philips, GE Healthcare, Nihon Kohden

Worauf sollten Ärzte beim EKG-Gerät-Kauf achten?

Technische Kriterien: Kanalzahl, Abtastrate, Artefaktfilter, Interpretationssoftware

Die Abtastrate sollte mindestens 500 Hz betragen. Für die präzise Darstellung schmaler QRS-Komplexe und die Schrittmachererkennung sind 1.000 Hz empfohlen. Ein Artefaktfilter (Muskelzittern, Wechselstromstörung) ist Standard, sollte aber abschaltbar sein — um diagnostisch relevante Hochfrequenzanteile nicht zu unterdrücken.

Die Interpretationssoftware variiert erheblich. Einfache Geräte bieten eine regelbasierte Auswertung mit 20–30 % Fehlerquote bei Rhythmusstörungen. Systematische Übersichtsarbeiten zur EKG-basierten Diagnostik des akuten Koronarsyndroms (ACS) belegen, dass moderne Machine-Learning-Modelle eine signifikant höhere Sensitivität und einen besseren positiven Vorhersagewert (PPV) als klinische Experten erreichen können. Während diese KI-basierten Systeme die Rate übersehener Infarkte minimieren, weisen Kliniker in der Praxis oft noch eine überlegene Performance beim Ausschluss von Erkrankungen (negativer Vorhersagewert) auf, was den Einsatz der KI als komplementäres Entscheidungswerkzeug unterstreicht.

Praxisorganisation: EHR-/KIS-Integration, DICOM-Export, Fernübertragung

Die GDT-Schnittstelle ist im ambulanten Bereich der deutsche Standard für die Datenübertragung zwischen EKG-Gerät und PVS. Im stationären Bereich sind HL7 und DICOM obligatorisch. Fehlende Schnittstellen bedeuten manuelle Dokumentation — ein Compliance-Risiko und ein Zeitfresser.

Prüfen Sie vor dem Kauf, ob Ihr PVS-Anbieter eine zertifizierte Anbindung für das gewünschte Gerät bestätigt. Nicht alle Hersteller-Schnittstellen sind mit allen PVS-Systemen kompatibel.

Zulassung und Zertifizierung: CE-Kennzeichnung, MDR-Konformität

Jedes EKG-Gerät für die klinische Diagnostik muss als aktives Medizinprodukt der Klasse IIa nach MDR 2017/745 zertifiziert sein (Klassifizierung nach Anhang VIII, Regel 10). Die CE-Kennzeichnung allein reicht nicht — verlangen Sie beim Kauf die Konformitätserklärung und die Klassifizierungsdokumentation.

Neukauf vs. gebraucht: Worauf bei Refurbished-Geräten zu achten ist

Gebrauchte EKG-Geräte kosten ca. 30 % weniger als Neugeräte. Zu prüfen sind: MDR-Status, Ersatzteilverfügbarkeit, Softwareversionsstand und Firmware-Update-Support des Herstellers. Ein Wartungsvertrag mit Reaktionszeitgarantie ist bei Refurbished-Geräten noch wichtiger als beim Neukauf. Mehr zu den Medizintechnik-Finanzierungsoptionen (Leasing, Miete, Mietkauf) finden Sie im verlinkten Ratgeber.

Checkliste: 8 Entscheidungskriterien vor dem Kauf

• Welche EKG-Untersuchungen (Ruhe, Langzeit, Belastung) sollen abgebildet werden?
• Ist das Gerät MDR-konform (Konformitätserklärung vorhanden)?
• Welche Schnittstelle unterstützt mein PVS / KIS (GDT, HL7, DICOM)?
• Ist die Schnittstelle vom PVS-Anbieter für dieses Gerät zertifiziert?
• Wie hoch sind die laufenden Kosten (Elektroden, Papier, Softwarelizenzen)?
• Sind STK/MTK-Wartungen im Servicevertrag enthalten?
• Gibt es ein Testgerät oder eine Demo-Option vor dem Kauf?
• Ist eine Aufrüstung auf weitere Module (Ergometrie, Arrhythmiemodul) möglich?

FAQ: Häufige Fragen zum EKG-Gerät-Kauf
