Definition und Funktionsweise des Linearschallkopfs

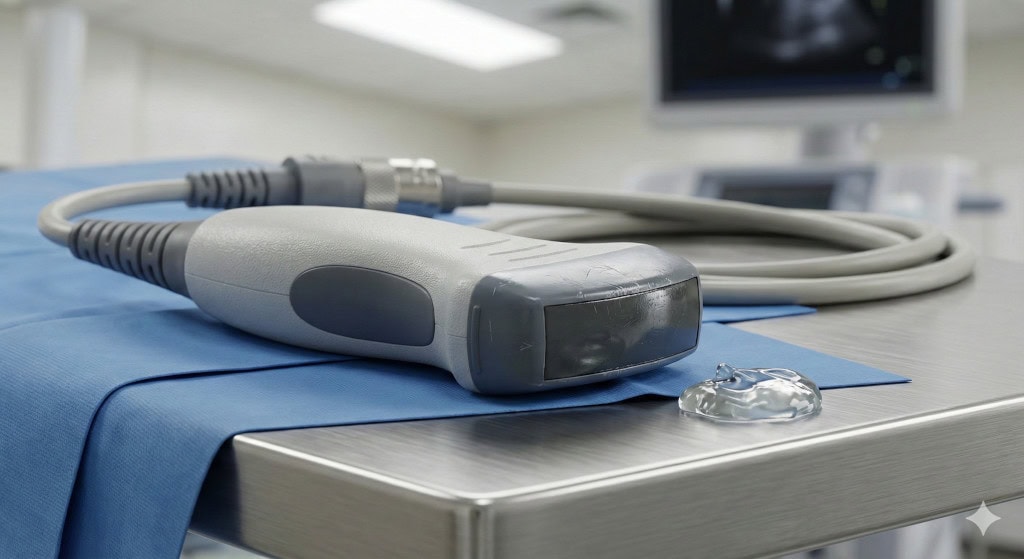

Was ist ein Linearschallkopf?
Ein Linearschallkopf ist ein hochfrequenter Ultraschallwandler, der durch eine parallele Anordnung piezoelektrischer Kristalle ein rechteckiges Bildformat erzeugt. Er dient der hochauflösenden Darstellung oberflächennaher Strukturen wie Gefäßen, Muskeln, Sehnen und der Schilddrüse. Mit Frequenzbereichen von typischerweise 5 bis 18 MHz bietet er eine exzellente räumliche Auflösung bei gleichzeitig begrenzter Eindringtiefe.
Aufbau der piezoelektrischen Kristalle in einer linearen Anordnung
Der Linearschallkopf basiert technologisch auf Single-Crystal-Materialien und piezoelektrischen Polymeren. Diese Materialien sind innerhalb des Transducers in einem parallelen Array angeordnet. Die Ansteuerung der Kristalle erfolgt über Beamforming-Algorithmen, welche eine adaptive Fokussierung in Echtzeit realisieren.
- Moderne Linear-Arrays ermöglichen eine kontinuierliche dynamische Fokussierung über die gesamte Bildtiefe.
- Die dynamische Fokussierung minimiert die Punktspreizfunktion (PSF).
- Die Reduktion der PSF steigert die Detailerkennbarkeit oberflächennaher Strukturen.
Der piezoelektrische Effekt definiert die bidirektionale Umwandlung von elektrischer Ladung in mechanische Deformation. Die Single-Crystal-Technologie optimiert diesen Prozess durch eine gesteigerte Bandbreite und eine effiziente Energieübertragung. In der klinischen Anwendung erreicht ein 15-MHz-Linearschallkopf mit Single-Crystal-Komponenten die Penetrationstiefe eines konventionellen 10-MHz-Systems, ohne die axiale Auflösung zu verringern.
Bildgeometrie und Isometrie im Nahfeld
Das rechteckige Bildformat des Linearschallkopfs resultiert aus der orthogonalen Strahlführung. Schallwellen verlassen das Transducer-Array in einem 90°-Winkel zur Sondenoberfläche.
- Im Nahfeld der Sonde tritt keine Divergenz der Schallwellen auf.
- Die resultierende Isometrie ist die Voraussetzung für präzise Biometrien.
- Die Vermessung der Intima-Media-Dicke (IMT) an der Arteria carotis communis nutzt diese verzerrungsfreie Darstellung für Messungen im Sub-Millimeter-Bereich.
Die Qualität der Bildakquisition wird durch die Ankopplung über den gesamten Footprint bestimmt. Integrierte Drucksensoren erfassen den Kontaktstatus zum Gewebe. Bei stark gewölbten Oberflächen in der Handchirurgie oder Pädiatrie kommen Hockey-Stick-Sonden mit einem Footprint von unter 2 cm zum Einsatz. Diese Bauform verhindert Luftartefakte und geometrische Abschattungen.
Klinische Anwendungsgebiete der Linearsonde: Fokus auf oberflächennahe Strukturen
Schilddrüsendiagnostik
Die Schilddrüsensonografie basiert auf der S3-Leitlinie zum Schilddrüsenkarzinom. Der Linearschallkopf dient als primäres Instrument zur Klassifizierung von Schilddrüsenknoten nach dem EU-TIRADS-System. Die Hochfrequenzauflösung identifiziert Mikrokalzifikationen als Prädiktoren für Malignität.
Die Vaskularisationsbeurteilung erfolgt mittels Power-Doppler oder Superb Microvascular Imaging (SMI). Diese Verfahren differenzieren inflammatorische Prozesse, wie die Hashimoto-Thyreoiditis, von neoplastischen Herden. KI-gestützte Volumenmessungen automatisieren die Dokumentationspflicht für die GOP 33012 und eliminieren manuelle Messfehler.
Vaskuläre Diagnostik und Schlaganfallprävention
Die Untersuchung extrakranieller hirnversorgender Gefäße (GOP 33070) nutzt Spatial Compounding-Techniken. Diese Technologie reduziert durch Mehrwinkel-Anschallung Speckle-Rauschen und Anisotropie-Artefakte. Die resultierende Bildqualität ermöglicht eine präzise Beurteilung der Plaquemorphologie (echoluzent vs. echoreich).
- Graduierung: Die Einstufung von Carotisstenosen erfolgt nach revidierten DEGUM-Kriterien. Diese bieten eine höhere Spezifität als die US-amerikanischen SRU-Kriterien.
- Parameter: Die multiparametrische Diagnostik definiert die systolische Spitzengeschwindigkeit (PSV) und die enddiastolische Geschwindigkeit (EDV) als Goldstandard.
- Methodik: Der Linearschallkopf positioniert das Doppler-Sample-Volume exakt innerhalb der maximalen Jet-Stream-Zone.
Mammasonografie
Die S3-Leitlinie definiert die Mammasonografie als gleichwertiges Diagnostikum zur Mammografie bei Patientinnen mit hoher Brustdichte (ACR-Typ c und d). Während die Sensitivität der Mammografie in dichtem Gewebe auf 50 % sinkt, detektiert der automatisierte Brust-Ultraschall (ABUS) mit Hochfrequenz-Linear-Arrays statistisch 3 zusätzliche Karzinome pro 1.000 Untersuchungen.
„Auto-BI-RADS“-Algorithmen evaluieren morphologische Kriterien wie die vertikale Orientierung (Taller-than-wide), unscharfe Ränder und dorsale Schallschatten. Diese Assistenzsysteme dienen der diagnostischen Absicherung bei der Abrechnung der GOP 33041.
Muskuloskelettale Ultraschalldiagnostik (MSK)
Die diagnostische Genauigkeit in der MSK-Sonografie hängt von der Vermeidung von Anisotropie-Artefakten ab. Sehnenfasern reflektieren Schallwellen bei orthogonalem Auftreffen hyperechogen. Eine Winkelabweichung führt zum Verlust der Echogenität, was klinische Fehldiagnosen wie Rupturen oder Tendinopathien provozieren kann. Die „Heel-Toing“-Technik des Linearschallkopfs kompensiert diese winkelabhängigen Effekte.
In der Handchirurgie sowie für das Rheumatologie-Ultraschallgerät kommen heute Ultra-Hochfrequenz-Sonden (UHFUS) mit bis zu 70 MHz zum Einsatz, um feinste Strukturen sichtbar zu machen.
- Visualisierung: Darstellung einzelner Nervenfaszikeln.
- Differenzierung: Sichere Abgrenzung traumatischer Neurome von Schwannomen.
- Auflösung: Die axiale Auflösung von bis zu 30 µm ersetzt in der klinischen Primärdiagnostik zunehmend histopathologische Untersuchungen.
Technologische Innovationen und KI-Integration
KI-gestützte Workflow-Optimierung
Künstliche Intelligenz hat den Status eines experimentellen Gadgets verlassen und ist zum Kernbestandteil moderner Ultraschallsysteme geworden. „AI-Assist“-Funktionen erkennen automatisch anatomische Strukturen und schlagen die optimale Platzierung des Doppler-Gates vor. In der Echokardiografie erreichen diese Systeme bei 12 Standardansichten eine Genauigkeit von über 99 % in der View-Klassifikation.
Für den Linearschallkopf-Anwender bedeutet dies eine massive Reduktion des kognitiven Workloads. Automatisierte IMT-Messungen (Auto-IMT) liefern reproduzierbare Daten ohne die Variabilität manueller Caliper-Platzierungen. Diese Reproduzierbarkeit ist die Voraussetzung für aussagekräftige Verlaufskontrollen bei chronisch kranken Patienten und stärkt die fachliche Autorität des Arztes gegenüber Kostenträgern.
Kontrastverstärkter Ultraschall (CEUS)
Der Einsatz von Microbubble-Kontrastmitteln ist nicht mehr nur auf die Abdomensonographie beschränkt. In der Abklärung von Brustläsionen ermöglicht CEUS unter Verwendung von Linearschallköpfen die Darstellung der Neoangiogenese. Maligne Tumoren zeigen oft ein charakteristisches schnelles Anfluten und schnelles Auswaschen (Wash-out), was die Spezifität im Vergleich zum reinen B-Bild deutlich erhöht.
Die Abrechnung erfolgt analog zu den entsprechenden Zuschlagspositionen, wobei die Kosten für das Kontrastmittel als Sachkosten voll erstattungsfähig sind.
Fusion Imaging und 3D-Rekonstruktion
Die Fusion von Echtzeit-Ultraschallbildern mit präoperativen MRT- oder CT-Datensätzen (Fusion Imaging) hat die interventionelle Sonografie revolutioniert. Der Linearschallkopf dient hierbei als Navigationsinstrument für navigierte Biopsien. Real-Time-3D-Tracking-Systeme ermöglichen die exakte Verfolgung der Biopsienadel im Raum, was die Komplikationsrate bei Punktionen in der Nähe von Gefäß-Nervenbündeln signifikant senkt.
Differenzierung der Transducer-Technologien
Vergleich verschiedener Schallkopf-Arten
Die Wahl des Schallkopfs ist eine strategische Entscheidung, die auf der Tiefe der Zielstruktur und dem verfügbaren Schallfenster basiert.
| Merkmal | Linearschallkopf | Konvexschallkopf | Sektorschallkopf |
| Bildform | Rechteckig | Fächerförmig (breit) | Fächerförmig (schmal) |
| Nahfeldauflösung | Exzellent | Mäßig | Gering |
| Footprint | Breit (4–6 cm) | Groß (gewölbt) | Klein (quadratisch) |
| Hauptindikation | Small Parts, Gefäße | Abdomen, Gynäkologie | Kardiologie, Schädel |
| Divergenz | Keine | Hoch in der Tiefe | Maximal in der Tiefe |
Der Linearschallkopf ist physikalisch limitiert, sobald knöcherne Barrieren das Schallfenster einengen oder die Zielstruktur tiefer als 8–10 cm liegt. In der Echokardiografie ist der Wechsel auf den Sektorschallkopf (Phased Array) zwingend, um durch die Interkostalräume zu schallen.
Bei Patienten mit hohem BMI (Adipositas) stößt der Hochfrequenz-Linearschallkopf an seine Grenzen. Die dicke subkutane Fettschicht absorbiert einen Großteil der Schallenergie, bevor die Zielstruktur (z. B. die Schilddrüse oder tiefe Venen) erreicht wird. In diesen Fällen ist der Einsatz von Breitband-Linearsonden, die bis zu 4 MHz herunterschalten können, oder der temporäre Wechsel auf einen Konvexschallkopf zur Groborientierung indiziert.
FAQ: Häufige Fragen zur Linearsonde
Warum ist das Bild beim Linearschallkopf immer rechteckig?
Das Bild ist beim Linearschallkopf immer rechteckig, weil die Kristalle parallel angeordnet sind und die Schallstrahlen senkrecht zur Oberfläche emittiert werden. Es findet keine fächerförmige Divergenz statt.
Welcher MHz-Bereich ist optimal für die Untersuchung der Glandula thyroidea?
Ein Bereich zwischen 10 MHz und 15 MHz bietet den optimalen Kompromiss aus notwendiger Eindringtiefe (bis ca. 4 cm) und exzellenter Detailauflösung des Parenchyms.
Kann ein Linearschallkopf auch für tieferliegende Strukturen wie die Niere genutzt werden?
In der Regel nein, außer bei sehr schlanken Patienten oder Kindern. Die Frequenz ist zu hoch, um die Niere (meist in 7–12 cm Tiefe) mit ausreichendem Signal-Rausch-Verhältnis darzustellen.
Wie beeinflusst die Fokusposition die Bildqualität in der Peripherie?
Ein falsch gesetzter Fokus (z. B. zu oberflächlich) führt dazu, dass die Schallstrahlen in der Tiefe divergieren, was die laterale Auflösung verschlechtert und das Bild „matschig“ erscheinen lässt.
