Abstract – Defibrillator-Monitor mit 12-Kanal-EKG für den Rettungsdienst
- Im Rettungsdienst kommen keine reinen EKG-Geräte zum Einsatz — die DIN EN 1789:2020+A1:2023 schreibt für RTW und NAW/NEF kombinierte Defibrillator-Monitor-Systeme mit integrierter 12-Kanal-EKG-Funktion vor; etablierte Systeme sind corpuls3, Schiller FRED PA-1, ZOLL X Series, Philips HeartStart MRx und Lifepak 15 (Stryker), mit Preisspannen von 8.000–50.000 € netto je nach Ausstattungsniveau.
- Das 12-Kanal-EKG ist nach den ERC-Leitlinien 2021 (GRC) fester Bestandteil des Post-ROSC-Managements: Die ST-Hebungsdiagnostik nach Rückkehr des Spontankreislaufs entscheidet über die STEMI-Netzwerk-Aktivierung und den PCI-Pathway (Ziel: primäre PCI ≤ 120 Minuten); Telemetriefähigkeit ist für in STEMI-Netzwerke eingebundene Rettungsdienste keine Option, sondern operative Pflicht.
- Betreiber unterliegen der MPBetreibV (Neufassung 20. Februar 2025): Einweisungspflicht aller Anwender nach § 4, sicherheitstechnische Kontrolle (STK) spätestens alle zwei Jahre nach § 12, lückenlose Dokumentation im Medizinproduktebuch sowie Vorkommnismeldung nach Art. 87 MDR sind verpflichtend.
- Neben Gerätespezifikation und Normkonformität sind Systemkompatibilität (Einsatzdokumentation, Leitstellenanbindung), Akku-Interoperabilität im Fahrzeugpool sowie die Wahl zwischen Kauf und Full-Service-Leasing entscheidende Kostentreiber über den gesamten Nutzungszeitraum von 8–10 Jahren.
Inhaltsverzeichnis

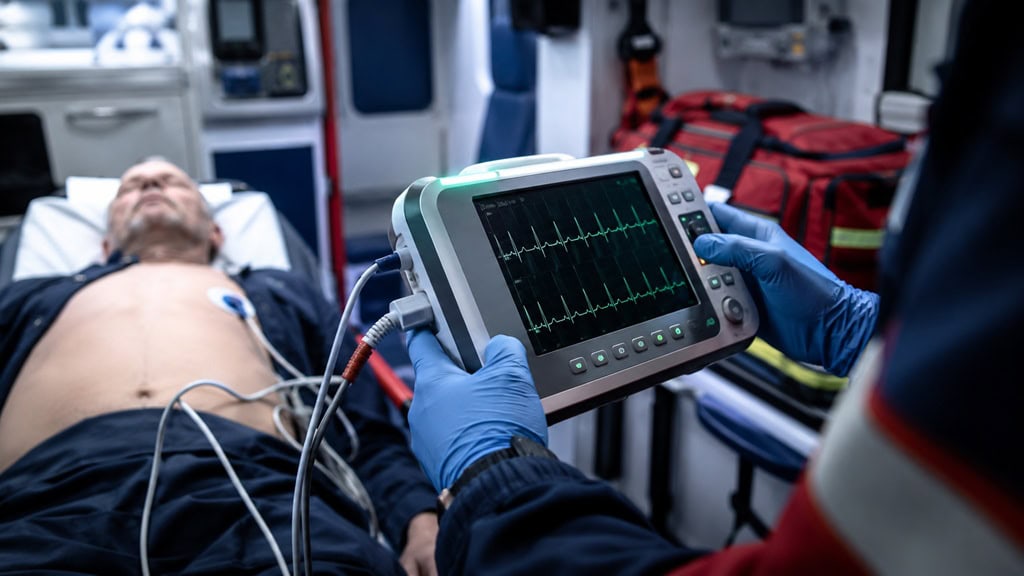

Was unterscheidet ein Notfall-EKG-Gerät vom klinischen Standardgerät?
Klinische Ruhe-EKG-Geräte sind für kontrollierte Bedingungen ausgelegt: stationäre Stromversorgung, ebene Ablageflächen, kooperative Patienten. Im Rettungsdienst gelten andere physikalische Realitäten — und entsprechend andere Anforderungen.
Anforderungsprofil: Robustheit, Akkulaufzeit, Gewicht im Rettungseinsatz
Ein Notfall-EKG-Gerät muss unter Vibration, wechselnden Temperaturen und eingeschränkten Platzverhältnissen im Rettungswagen zuverlässig funktionieren. Schutzklasse IP54 oder höher gilt für den Rettungsdienstbetrieb als Mindeststandard — sie schützt das Gerät vor Staub und Spritzwasser. Geräte unter 4 kg werden von Rettungsdienstmitarbeitern als deutlich handlicher bewertet, weil sie beim Tragen in unwegsamem Gelände keine zusätzliche körperliche Belastung bedeuten.
Die Akkulaufzeit ist ein kritischer Faktor, der in Beschaffungsausschreibungen oft unterschätzt wird. Unter realen Einsatzbedingungen — Monitoring, Aufzeichnung, gelegentliche Defibrillation, Telemetrieübertragung — sinkt die Akkulaufzeit gegenüber den Herstellerangaben erheblich. Als praxistauglicher Richtwert gilt eine nominale Betriebsdauer von mindestens vier Stunden ohne externe Stromversorgung.
Tipp: Prüfen Sie bei der Geräteevaluation, ob Ersatzakkus wechselbar und innerhalb Ihres Fahrzeugpools kompatibel sind. Proprietäre Akkusysteme erhöhen die Betriebskosten langfristig erheblich.
Relevante Normen: DIN EN 1789:2020+A1:2023, MDR-Zertifizierung für Medizinprodukte
Die DIN EN 1789:2020+A1:2023 (Ausgabe 2024-07) definiert die Ausstattungsanforderungen für Rettungsfahrzeuge in Deutschland — und damit implizit auch die Anforderungen an EKG-Geräte im Fahrzeugeinsatz. Für den Notarztwagen (NAW/NEF) sind 12-Kanal-EKG-Geräte mit Defibrillationsfunktion nach dieser Norm als Standardausstattung vorgesehen.
Alle EKG-Geräte im Rettungsdienst müssen die Medizinprodukteverordnung (EU) 2017/745 (MDR) erfüllen und entsprechend CE-gekennzeichnet sein. Die Klassifikation als Klasse IIa- oder IIb-Medizinprodukt hat direkte Auswirkungen auf die Betreiberpflichten nach der Medizinprodukte-Betreiberverordnung (MPBetreibV): regelmäßige sicherheitstechnische Kontrollen (STK), Einweisungspflichten und lückenlose Dokumentation im Medizinproduktebuch sind Pflicht, keine Option.
Welche EKG-Geräte sind für den Rettungswagen zugelassen und erprobt?
Der deutsche Rettungsdienstmarkt wird von wenigen Herstellern dominiert, deren Systeme sich seit Jahren in der präklinischen Praxis bewährt haben.
Geräteübersicht: Kombinierte Monitor-Defibrillatoren mit EKG-Funktion
| Gerät | Hersteller | EKG-Kanäle | Defi-Typ | Telemetrie | Besonderheiten |
|---|---|---|---|---|---|
| corpuls3 | GS Elektromedizinische Geräte | 12 | Manuell + AED | Ja | Modulares System; weit verbreitet in Deutschland |
| FRED PA-1 | Schiller | 12 | Manuell + AED | Ja (optional) | Kompakt; Transport im Rucksacksystem möglich |
| X Series | ZOLL Medical | 12 | Manuell + AED | Ja | CPR-Feedback-Funktion (Real CPR Help®) integriert |
| HeartStart MRx | Philips | 12 | Manuell + AED | Ja | 12-Kanal-Interpretation mit Diagnoseassistenz |
| Lifepak 15 | Stryker | 12 | Manuell + AED | Ja | Etabliert in NAW-Besatzungen; umfangreiches Monitoring |
Schiller EKG-Geräte im Rettungsdienst: Modelle und Einsatzprofile
Schiller ist vor allem durch den FRED PA-1 im Rettungsdienst präsent. Das Gerät ist als kombinierter Defibrillator-Monitor mit 12-Kanal-EKG-Funktion konzipiert. Es zeichnet sich durch eine kompakte Bauform aus, die den Transport im Rucksacksystem erlaubt. Die optionale Telemetrieschnittstelle ermöglicht den 12-Kanal-EKG-Versand an die Zielklinik — eine Funktion, die im STEMI-Netzwerk klinisch direkt relevant ist.
Für Rettungsdienste mit primärem Herzrhythmusmonitoring ohne Defibrillationsbedarf — etwa im Krankentransport mit kardiologischem Überwachungsprofil — bietet Schiller mit dem AT-10 plus ein bewährtes 12-Kanal-Ausleitgerät. Es ist jedoch nicht für den Fahrzeugeinsatz unter DIN EN 1789:2020+A1:2023-Bedingungen ausgelegt.
Corpuls, ZOLL, Philips & Co.: weitere etablierte Systeme im Vergleich
Der corpuls3 ist das im deutschen Rettungsdienst am weitesten verbreitete System. Sein modulares Konzept — Monitor, Defibrillator und Patientenbox sind trennbar — erleichtert die Patientenversorgung an Einsatzorten mit eingeschränktem Zugang. Die Plattform corpuls.web ermöglicht lückenlose Einsatzdokumentation und Telemetrieübertragung. Corpuls hat sich zuletzt mit dem Zuschlag für den gesamten bayerischen Rettungsdienst als Telenotarzt-Systemlieferant weiter etabliert.
ZOLL punktet mit der integrierten Real CPR Help®-Funktion. Sie meldet Kompressionstiefe und -frequenz in Echtzeit zurück — ein Merkmal, das nach den ERC-Leitlinien 2021 (Überarbeitete Version 2022) angesichts der Priorisierung qualitativ hochwertiger Thoraxkompressionen klinisch relevant ist.
Der Philips HeartStart MRx bietet eine integrierte 12-Kanal-EKG-Interpretationshilfe (SMART Biphasic). Sie kann bei nicht-kardiologisch spezialisierten Rettungsdienstmitarbeitern die STEMI-Erkennung unterstützen.
12-Kanal-EKG im Rettungsdienst: Wann ist es Pflicht, wann sinnvoll?
Das 12-Kanal-EKG ist im modernen Rettungsdienst weit mehr als ein Komfortmerkmal. Es ist ein diagnostisches Instrument mit direkter Auswirkung auf den Behandlungsweg.
Leitlinien der DGAI und des GRC zur präklinischen EKG-Diagnostik
Die ERC-Leitlinien 2021 nennen das 12-Kanal-EKG als festen Bestandteil des Post-ROSC-Managements: Nach Rückkehr des Spontankreislaufs ist es unmittelbar abzuleiten, um eine ST-Hebung als Hinweis auf eine Koronarthrombose zu identifizieren und das STEMI-Netzwerk zu aktivieren.
Bei Verdacht auf Koronarthrombose als OHCA-Ursache empfehlen die Leitlinien folgende Kriterien für die STEMI-Aktivierung:
- Brustschmerz vor dem Kreislaufstillstand als klinischer Hinweis
- Initialer Rhythmus Kammerflimmern (VF) oder pulslose ventrikuläre Tachykardie (pVT)
- ST-Hebung im 12-Kanal-EKG nach ROSC als Entscheidungskriterium
Bei primärer PCI innerhalb von ≤ 120 Minuten nach Diagnose soll das Herzkatheterlabor unmittelbar aktiviert und der Patient direkt transportiert werden. Das 12-Kanal-EKG ist in diesem Pathway das entscheidende diagnostische Instrument — ohne es ist eine leitliniengerechte Stratifizierung nicht möglich.
Auch bei Periarrest-Arrhythmien — Tachykardien und Bradykardien mit hämodynamischer Relevanz — empfehlen die ERC-Leitlinien 2021 ausdrücklich: Monitor-EKG, NIBP, SpO₂ und 12-Kanal-EKG als Basisdiagnostik vor jeder pharmakologischen oder elektrischen Intervention.
Telemetrie-Funktion: 12-Kanal-EKG mit Klinikübertragung als Standard?
Die präklinische Telemetrieübertragung des 12-Kanal-EKG an die aufnehmende Klinik verkürzt die Door-to-Balloon-Zeit bei STEMI-Patienten nachweislich. In gut organisierten regionalen STEMI-Netzwerken — wie sie in mehreren deutschen Bundesländern etabliert sind — ermöglicht sie die Voraktivierung des Herzkatheterlabors noch vor Eintreffen des Patienten.
Für Rettungsdienste in solchen Netzwerken ist die Telemetriefähigkeit keine optionale Zusatzfunktion, sondern eine operative Anforderung. Klären Sie vor der Beschaffung, welche Übertragungsstandards (GSM/LTE, proprietäres Protokoll) mit den Systemen der kooperierenden Kliniken kompatibel sind.
Worauf müssen Rettungsdienste beim Kauf eines EKG-Geräts achten?
Die Gerätespezifikation ist nur ein Teil der Kaufentscheidung. Betreiberrecht, Systemintegration und Wartungsstruktur sind gleichwertig relevante Dimensionen.
Technische Mindestanforderungen für den Rettungswagen
- [ ] 12-Kanal-EKG-Ableitung mit Druckfunktion
- [ ] Manuelle Defibrillation und AED-Modus
- [ ] SpO₂-Monitoring und NIBP-Messung integriert oder nachrüstbar
- [ ] Schutzklasse mind. IP54
- [ ] Akkulaufzeit ≥ 4 Stunden unter Betriebsbedingungen
- [ ] Gewicht ≤ 5 kg (Gerät ohne Zubehör)
- [ ] CE-Kennzeichnung nach MDR (EU) 2017/745
- [ ] Telemetrieschnittstelle (GSM/LTE) für 12-Kanal-EKG-Versand
- [ ] Exportfähigkeit der EKG-Daten (PDF, XML oder HL7) für Einsatzdokumentation
- [ ] Kompatibilität mit Fahrzeugstromversorgung (12V/24V)
Kompatibilität mit Bestandssystemen (Leitstelle, Einsatzdokumentation)
Ein EKG-Gerät ohne Prüfung der Systemkompatibilität zu beschaffen ist ein häufiger und kostenintensiver Fehler. Zwei Schnittstellenfragen sind entscheidend:
Einsatzdokumentation: Welches System ist im Einsatz? Nicht alle EKG-Geräte unterstützen alle Exportformate. Eine proprietäre Datenspeicherung ohne standardisierten Export blockiert die retrospektive Qualitätssicherung und erschwert die medizinrechtlich relevante Dokumentationspflicht.
Leitstellenintegration: Telemetriesysteme müssen mit den empfangenden Einheiten — Leitstelle und Zielklinik — kompatibel sein. Klären Sie vor der Beschaffung, welche Übertragungsprotokolle und Empfangsinfrastrukturen vorhanden sind.
Wartung, Kalibrierung und MPBetreibV-Konformität
Die Medizinprodukte-Betreiberverordnung (MPBetreibV) verpflichtet Betreiber aktiver Medizinprodukte der Anlage 1 — Defibrillatoren mit EKG-Funktion fallen darunter — zu regelmäßigen sicherheitstechnischen Kontrollen (STK) nach § 12 MPBetreibV spätestens alle zwei Jahre. Zusätzlich gelten:
- Einweisungspflicht für alle Anwender vor Erstersatz nach § 4 MPBetreibV
- Medizinproduktebuch mit lückenloser Dokumentation aller Wartungen, STKs, Reparaturen und Einweisungen
- Meldepflicht bei schwerwiegenden Vorkommnissen nach Art. 87 MDR
Wählen Sie EKG-Geräte Hersteller oder Händler, die einen zertifizierten Kundendienst in Deutschland vorhalten. Kurze Reaktionszeiten bei Geräteausfall sind im Rettungsdienst nicht nur wirtschaftlich, sondern operativ kritisch.
Kosten und Beschaffung: EKG-Gerät für den Rettungsdienst kaufen
Die Preisspanne für Notfall-EKG-Geräte im Rettungsdienstbereich ist erheblich — abhängig von Funktionsumfang, Marke und eingeschlossenem Servicepaket.
Preisklassen nach Gerätekategorie
| Kategorie | Gerätetyp | Preisspanne (netto) | Beispielgeräte |
|---|---|---|---|
| Basis | 3-Kanal-Monitor, kein Defibrillator | 2.000–5.000 € | Geräte für KTW / einfaches Monitoring |
| Mittelklasse | 12-Kanal-EKG + Defibrillator, ohne Telemetrie | 8.000–15.000 € | Schiller FRED PA-1 (Basisversion) |
| Premium | 12-Kanal + Defibrillator + Telemetrie + erweitertes Monitoring | 18.000–35.000 € | corpuls3, ZOLL X Series, Lifepak 15 |
| Top-Segment | Vollintegriert mit CPR-Feedback, LUCAS-Kompatibilität | 30.000–50.000 € | Spezielle NAW-Konfigurationen |
Die genannten Preisspannen beziehen sich auf den Gerätepreis ohne Verbrauchsmaterialien, Schulungskosten und Serviceverträge. Letztere können die Gesamtbetriebskosten (TCO) über eine typische Nutzungsdauer von acht bis zehn Jahren erheblich erhöhen.
Leasing vs. Kauf: Was rechnet sich für kommunale und private Rettungsdienste?
Für kommunale Rettungsdienste mit öffentlicher Finanzierungsstruktur ist der direkte Kauf — über Rahmenverträge mit Sammelausschreibung — in der Regel wirtschaftlich vorteilhafter. Leasingfinanzierungen können bei öffentlichen Trägern haushaltsrechtliche Besonderheiten aufwerfen.
Private Rettungsdienstunternehmen und Hilfsorganisationen profitieren beim Operating-Leasing von bilanztechnischen Vorteilen, planbaren Monatsraten und der Option, Geräte am Ende der Laufzeit gegen aktuellere Modelle zu tauschen. Angesichts der Dynamik bei Leitlinienempfehlungen und Gerätetechnologie sichert das die technische Aktualität des Fuhrparks.
Tipp: Achten Sie bei Leasingverträgen auf Serviceklauseln, die STK-Kosten und Reparaturen einschließen — Full-Service-Leasing eliminiert unplanbare Wartungskosten.
Fördermöglichkeiten und Rahmenverträge
Größere Rettungsdienstorganisationen — DRK, Malteser, Johanniter und ASB — verfügen über Rahmenvertragsvereinbarungen mit Medizintechnikherstellern, die gegenüber Einzelpreisen erhebliche Rabatte bieten. Kommunale Träger können über öffentliche Beschaffungsplattformen Sammelausschreibungen organisieren und Skaleneffekte nutzen.
Investitionskostenzuschüsse über die zuständigen Landesbehörden sind in einigen Bundesländern für Fahrzeugausrüstung einschließlich Medizintechnik verfügbar — eine Prüfung beim zuständigen Kostenträger lohnt sich vor der Beschaffung.
FAQ: Häufige Fragen zum EKG-Kauf im Rettungsdienst
Welches 12-Kanal-EKG-Gerät ist im deutschen Rettungsdienst am weitesten verbreitet?
Der corpuls3 von GS Elektromedizinische Geräte ist in Deutschland das meistgenutzte kombinierte Monitoring- und Defibrillationssystem im Rettungsdienst. Sein modulares Konzept, die Vernetzungsfähigkeit und die flächendeckende Serviceinfrastruktur haben ihm eine dominierende Marktstellung verschafft. Die Ausschreibung des gesamten bayerischen Rettungsdienstes für Telenotarzttechnik hat corpuls 2024 für sich entschieden.
Muss ein EKG-Gerät im Rettungswagen zwingend mit einem Defibrillator kombiniert sein?
Für den Notarztwagen (NAW/NEF) ist nach DIN EN 1789:2020+A1:2023 ein Defibrillator-Monitor mit 12-Kanal-EKG als Standardausstattung vorgesehen. Beim Rettungstransportwagen (RTW) ist ebenfalls ein Defibrillator vorgeschrieben — ein reines EKG-Gerät ohne Defibrillationsfunktion ist hier nicht ausreichend. Reine EKG-Monitore ohne Defibrillator sind für den Krankentransportwagen (KTW) mit entsprechendem Einsatzprofil vertretbar.
Wie läuft die Abnahme und Ersteinweisung nach MPBetreibV bei einem neuen EKG-Gerät ab?
Nach § 4 MPBetreibV (Neufassung 20. Februar 2025) muss vor der Inbetriebnahme eine Einweisung aller Anwender durch den Hersteller, Händler oder eine beauftragte Person erfolgen und im Medizinproduktebuch dokumentiert werden. Zusätzlich ist eine Funktionsprüfung vor Erstinbetriebnahme durchzuführen. Die Einweisung ist nicht delegierbar — ein rein schriftliches Selbststudium genügt den Anforderungen der MPBetreibV nicht. Bei Software-Updates, die die Handhabung wesentlich ändern, ist nach § 4 MPBetreibV eine erneute Einweisung erforderlich.
