Abstract – Piezoelektrische Ultraschallwandler: Funktionsprinzip, Materialien und Anwendungen
- Piezoelektrische Wandler (Ultraschall Piezo) bilden die physikalische Basis aller modernen Ultraschall-Diagnostik und industriellen Schalltechnik: Der direkte Piezoeffekt wandelt Schallwellen in elektrische Signale (Empfang), der inverse Piezoeffekt erzeugt aus elektrischen Signalen mechanische Schwingungen (Senden) – beide Effekte laufen im selben Bauteil ab.
- PZT-Keramik (Blei-Zirkonat-Titanat) dominiert als Wandlermaterial mit einem piezoelektrischen Kopplungskoeffizienten von 300–600 pC/N; Quarzkristalle bieten höchste Frequenzstabilität, PVDF-Folien flexible Breitband-Empfangscharakteristik bis 200 MHz – bleifreie Alternativen (KNN, Bismut-basierte Keramiken) gewinnen durch RoHS-Verschärfungen an Relevanz.
- Die Einsatzfrequenzen reichen von 20 kHz (Reinigungstechnik, Kavitation) bis 200 MHz (dermatologischer Ultraschall, Ophthalmologie); in der medizinischen Sonografie und ZfP nach EN ISO 22232 werden 0,5–25 MHz eingesetzt, geregelt durch IEC 60601-2-37 und die EU-Medizinprodukteverordnung MDR 2017/745.
- Für den Geräteeinsatz in Arztpraxis oder Industrie sind CE-Kennzeichnung, Konformitätsbewertung durch eine Benannte Stelle sowie die Einhaltung der MDR-Übergangsfristen (Klasse IIa bis 31. Dezember 2028) handlungsrelevante Pflichtvoraussetzungen – der EU-Reformvorschlag COM(2025) 1023 zur Vereinfachung des Zulassungsverfahrens ist noch nicht rechtskräftig.
Inhaltsverzeichnis
Was ist der piezoelektrische Effekt — physikalische Grundlage des Ultraschalls?
Der Piezoeffekt beschreibt die Fähigkeit bestimmter Materialien, bei mechanischer Verformung eine elektrische Spannung zu erzeugen — und umgekehrt bei angelegter Spannung eine mechanische Verformung zu zeigen. Beide Richtungen sind für die Ultraschalltechnik unverzichtbar.
Direkter vs. inverser Piezoeffekt: Ladungstrennung und Formänderung
Beim direkten Piezoeffekt erzeugt eine externe mechanische Kraft — etwa eine auftreffende Schallwelle — eine Verschiebung der Ladungsschwerpunkte im Kristallgitter des piezoelektrischen Materials. Das Resultat ist eine messbare elektrische Spannung an den Oberflächen des Materials. Dieser Mechanismus bildet die Basis des Empfangsmodus in Ultraschallwandlern.
Der inverse Piezoeffekt kehrt das Prinzip um: Ein angelegtes elektrisches Feld führt zu einer kontrollierten mechanischen Ausdehnung oder Kontraktion des Materials. Wechselt das elektrische Signal periodisch die Polarität, schwingt das Piezoelement im Takt des Signals — es erzeugt Schallwellen. Dieser Mechanismus ist der Sendemodus.
Beide Effekte laufen im selben Material ab, oft im selben Bauteil, und bilden gemeinsam das Grundprinzip des Ultraschall-Piezo-Wandlers.
Historischer Kontext: Entdeckung durch Curie (1880)
Den direkten Piezoeffekt entdeckten die Brüder Pierre und Jacques Curie im Jahr 1880 an Turmalinkristallen. Sie beobachteten, dass mechanischer Druck auf den Kristall eine proportionale elektrische Ladung erzeugte — und wiesen diesen Effekt anschließend auch an Quarz, Topas und weiteren Kristallen nach. Den inversen Piezoeffekt — die Verformung durch elektrische Spannung — sagte Gabriel Lippmann 1881 auf Basis thermodynamischer Überlegungen theoretisch voraus; die Gebrüder Curie bestätigten ihn daraufhin experimentell.
Diese Entdeckung legte den Grundstein für alle späteren Anwendungen der Piezoelektrizität in Medizintechnik, Sensorik und Messtechnik. Der Begriff „piezo“ leitet sich vom griechischen Wort für „drücken“ (πιέζειν, piezein) ab.
Wie ist ein piezoelektrischer Ultraschallwandler aufgebaut?
Ein piezoelektrischer Ultraschallwandler besteht aus mehreren funktionalen Schichten, die präzise aufeinander abgestimmt sind. Jedes Bauteil erfüllt eine spezifische Aufgabe im Sende- und Empfangszyklus.
Kernkomponenten: Piezoelement, Backing-Material, Matching-Layer, Gehäuse
Piezoelement: Das zentrale aktive Element. Es wandelt elektrische Energie in Schallwellen und empfangene Schallwellen in elektrische Signale. Geometrie, Dicke und Material bestimmen maßgeblich die Resonanzfrequenz des Wandlers.
Backing-Material: Eine dämpfende Schicht auf der Rückseite des Piezoelements. Sie absorbiert die rückwärts abgestrahlten Schallwellen und verkürzt den Nachschwingimpuls. Ein hohes Dämpfungsmaß (hohe Backing-Impedanz) führt zu kurzen, breitbandigen Impulsen — vorteilhaft für eine hohe Ortsauflösung in der Bildgebung. Ein geringes Dämpfungsmaß erhöht die Energieeffizienz, verlängert aber den Impuls.
Matching-Layer: Eine oder mehrere Schichten zwischen Piezoelement und Medium (z. B. Gewebe oder Wasser). Ihre Impedanz liegt zwischen der des Piezoelements und des Mediums. Ziel ist die Maximierung der Schallübertragung durch Minimierung von Reflexionsverlusten an der Grenzfläche. Die Schichtdicke beträgt idealerweise λ/4 der Betriebsfrequenz.
Gehäuse und Elektroden: Das Gehäuse schirmt elektromagnetisch ab und schützt das Piezoelement mechanisch. Die Elektroden kontaktieren das Piezoelement und leiten das elektrische Signal zu und ab.
Materialien im Vergleich: Quarzkristall, PZT-Keramik, PVDF-Folie
| Material | Frequenzbereich | Typische Anwendung | Vorteile | Nachteile |
| Quarzkristall (SiO₂) | 1–30 MHz | Referenzmessungen, Resonatoren | Hohe Stabilität, keine Alterung, geringe Temperaturabhängigkeit | Geringe piezoelektrische Kopplung, schwer formbar |
| PZT-Keramik (Blei-Zirkonat-Titanat) | 0,1–50 MHz | Medizinische Sonografie, ZfP, Aktorik | Hoher d₃₃-Koeffizient (300–600 pC/N), formbar, kostengünstig | Enthält Blei (RoHS-Einschränkungen), Curie-Temperatur ca. 195–500 °C je nach Variante |
| PVDF-Folie (Polyvinylidenfluorid) | 1–200 MHz | Hydrophone, Drucksensorik, Hochfrequenz-Bildgebung | Flexible Formgebung, breitbandige Empfangscharakteristik, bleifreies Polymer | Geringere Sendeleistung als PZT, höhere Verluste |
Tipp: Bleifreie Alternativen zu PZT — z. B. Kalium-Natrium-Niobat (KNN), Bismut-basierte Keramiken oder moderne Ultrasound-on-Chip™-Verfahren (CMUT) — gewinnen angesichts fortlaufender RoHS-Verschärfungen an Relevanz. Letztere ermöglichen bereits heute eine hochwertige Bildgebung ohne Blei-Ausnahmeregelungen. Für Neuanschaffungen lohnt es sich, den Entwicklungsstand bleifreier Systeme beim Hersteller anzufragen, um langfristige Investitionssicherheit zu garantieren.
Welche Frequenzbereiche und Kenndaten sind für piezoelektrische Wandler relevant?
Die Auswahl des richtigen Ultraschall-Piezo-Wandlers hängt direkt vom Frequenzbereich, Resonanzcharakteristik und Gütefaktor ab. Diese Parameter bestimmen, ob ein Wandler für eine spezifische Anwendung geeignet ist.
Resonanzfrequenz, Bandbreite und Gütefaktor Q
Die Resonanzfrequenz eines Piezoelements ergibt sich aus seiner Dicke und der Schallgeschwindigkeit im Material: f₀ = v/(2d), wobei v die Schallgeschwindigkeit und d die Elementdicke ist. PZT-Keramik hat typische Schallgeschwindigkeiten von 3.900–4.600 m/s; für eine Resonanzfrequenz von 5 MHz ergibt sich damit eine Elementdicke von ca. 0,4–0,5 mm.
Der Gütefaktor Q beschreibt das Verhältnis von gespeicherter zu dissipierter Energie pro Schwingungszyklus. Ein hoher Q-Wert bedeutet schmalbandige, energieeffiziente Schwingung — vorteilhaft für Dauertonerzeugung (z. B. Reinigungsanwendungen). Ein niedriger Q-Wert ergibt eine breite Bandbreite und kurze Impulse — notwendig für hochauflösende Bildgebung und Pulstechnik.
Die Bandbreite (-6 dB) gibt den Frequenzbereich an, innerhalb dessen der Wandler mit ausreichender Empfindlichkeit arbeitet. Breitbandige Wandler (z. B. mit hoher Backing-Dämpfung) ermöglichen die Verarbeitung kurzer Pulse und verbessern die axiale Auflösung.
Frequenzklassen und Einsatzgebiete
| Frequenzklasse | Frequenzbereich | Wellenlänge (in Wasser) | Typisches Einsatzgebiet |
| Niederfrequenz | 20 kHz – 100 kHz | 1,5 cm – 15 mm | Reinigungstechnik, Schweißen, Kavitation |
| Mittelfrequenz | 100 kHz – 1 MHz | 1,5 mm – 15 µm | Industrielle ZfP (dickwandige Bauteile), Abstandsmessung |
| Medizinischer Bereich | 1 MHz – 20 MHz | 1,5 mm – 75 µm | Sonografie, Echokardiografie, Doppler |
| Hochfrequenz | 20 MHz – 200 MHz | 75 µm – 7,5 µm | Dermatologischer Ultraschall, HIFU, Ophthalmologie |

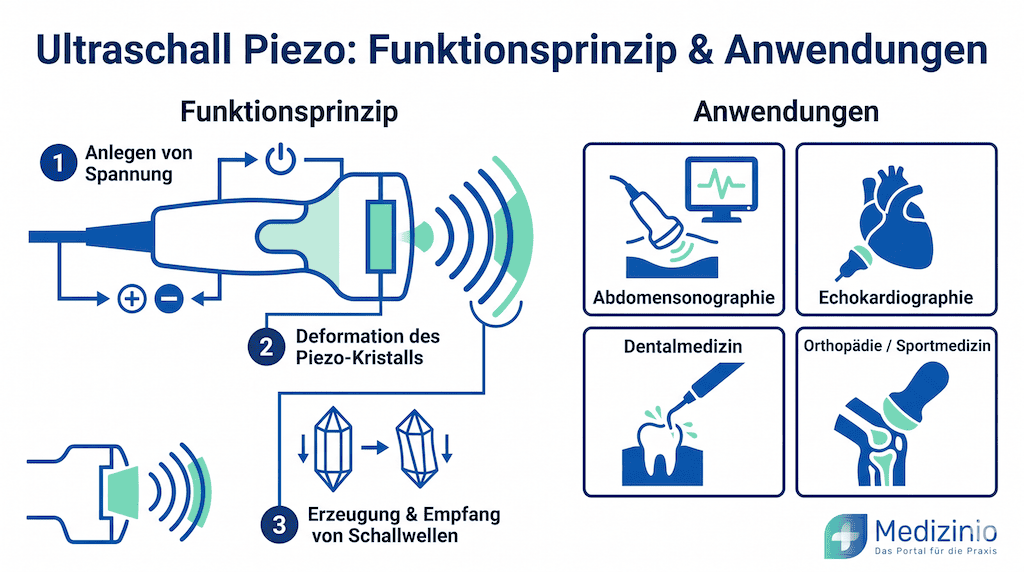

Wie erzeugt und empfängt ein Piezoelement Ultraschallwellen?
Der Betriebszyklus eines Ultraschall-Piezo-Wandlers gliedert sich in Sendemodus, Empfangsmodus und — im Pulse-Echo-Verfahren — deren zeitliche Abfolge.
Sendemodus (inverser Piezoeffekt): elektrisches Signal → mechanische Schwingung
Im Sendemodus legt das Ansteuergerät einen elektrischen Kurzimpuls oder ein sinusförmiges Wechselsignal an das Piezoelement an. Das Element expandiert und kontrahiert entsprechend der Polaritätswechsel. Diese mechanische Schwingung überträgt sich als Schallwelle in das angrenzende Medium. Die Amplitude der Schallwelle ist proportional zur angelegten Spannung; die Frequenz entspricht der Frequenz des elektrischen Signals — bei resonanter Ansteuerung maximal effizient an der Resonanzfrequenz f₀.
Für bildgebende Anwendungen erzeugt das Ansteuergerät typischerweise kurze Hochspannungsimpulse (50–400 V) mit einer Pulsbreite von 0,1–2 µs. Die resultierenden Schallpulse haben eine räumliche Länge von wenigen Wellenlängen — Grundlage der axialen Auflösung.
Empfangsmodus (direkter Piezoeffekt): Schallwelle → elektrisches Signal
Reflektierte Schallwellen treffen nach dem Sendeimpuls auf das Piezoelement zurück. Die mechanische Druckänderung der Welle verformt das Element minimal. Der direkte Piezoeffekt wandelt diese Verformung in ein elektrisches Signal um, das verstärkt und digitalisiert wird. Die Signalamplitude entspricht der Intensität der reflektierten Welle; die Laufzeit zwischen Sendeimpuls und Empfangssignal gibt Aufschluss über die Entfernung der reflektierenden Grenzfläche.
Pulse-Echo-Verfahren als Grundprinzip der Messtechnik
Das Pulse-Echo-Verfahren ist das dominante Betriebsprinzip in Medizin- und Prüftechnik. Der Wandler sendet einen Impuls, wartet auf das Echosignal und berechnet daraus Laufzeit und Intensität. Die Schallgeschwindigkeit im Medium ist bekannt (in Weichgewebe ca. 1.540 m/s; in Stahl ca. 5.900 m/s); die Laufzeit t ergibt die Entfernung d nach: d = (c × t)/2.
Im Gegensatz dazu arbeitet das Transmissionsverfahren mit getrennten Sende- und Empfangswandlern auf gegenüberliegenden Seiten des Prüfobjekts — es misst Absorption und Laufzeitänderung, nicht Reflexion.
Wo wird Ultraschall Piezo eingesetzt — industrielle und medizinische Anwendungen?
Piezoelektrische Ultraschallwandler sind in keinem anderen Messprinzip durch ein gleichwertig breitbandiges Einsatzspektrum ersetzbar. Die Anwendungsfelder reichen von der Notaufnahme bis zum Fertigungsband.
Medizin: Sonografie, Echokardiografie, Doppler-Ultraschall
In der Sonografie arbeiten Linearschallköpfe (5–15 MHz) für oberflächennahe Strukturen (Schilddrüse, Gefäße, Muskeln) und Konvexschallköpfe (2–6 MHz) für abdominale Untersuchungen. Die Bildqualität hängt direkt von Wandlergeometrie, Frequenzwahl und Backing-Eigenschaften ab.
Die Echokardiografie nutzt Sektorschallköpfe (1,5–5 MHz) mit kleiner Auflagefläche für den Intercostalzugang. Phased-Array-Wandler steuern den Schallstrahl elektronisch durch Verzögerung der Einzelelemente — ohne mechanische Bewegung.
Der Doppler-Ultraschall misst die Frequenzverschiebung reflektierter Wellen an bewegten Strukturen (Blut, Herzklappen) und berechnet daraus Flussgeschwindigkeiten. Farbdoppler-Systeme überlagern die Flussdaten auf das B-Bild in Echtzeit. Grundlage ist der inverse und direkte Piezoeffekt im selben Wandlerelement.
Industrie: Zerstörungsfreie Werkstoffprüfung (ZfP), Abstandsmessung, Füllstandmessung
In der zerstörungsfreien Werkstoffprüfung (ZfP) nach EN ISO 22232 detektieren piezoelektrische Prüfköpfe innere Defekte (Risse, Einschlüsse, Delamination) in Metallen, Kunststoffen und Verbundwerkstoffen. Typische Frequenzen: 0,5–25 MHz je nach Materialdichte und gewünschter Auflösung. Für Prüfungen an heißen Bauteilen (z. B. frische Schweißnähte) werden speziell dotierte Hochtemperatur-Prüfköpfe eingesetzt, die auf Bismut-Titanat-Basis Betriebstemperaturen über 400 °C tolerieren.
Ultraschall-Abstandssensoren (40–200 kHz) messen berührungslos Abstände in Luft — eingesetzt in Automobil-Parkhilfen, Robotik und Füllstandregelung. Die Genauigkeit liegt typischerweise bei ±1 mm bei Reichweiten bis 10 m.
Füllstandmessung mit Ultraschall funktioniert auch bei aggressiven Medien oder extremen Temperaturen, da der Wandler außerhalb des Behälters montiert werden kann (Clamp-on-Verfahren).
Weitere Felder: Reinigungstechnik, Schweißen, Schneiden, Sensorik
| Branche | Anwendung | Typische Frequenz | Normreferenz |
| Medizin | Sonografie (Abdomen) | 2–6 MHz | IEC 60601-2-37 |
| Medizin | Echokardiografie | 1,5–4 MHz | IEC 60601-2-37 |
| Medizin | Doppler (Gefäße) | 4–10 MHz | IEC 60601-2-37 |
| ZfP | Rissnachweis Stahl | 2–10 MHz | EN ISO 22232-1 |
| Industrie | Abstandsmessung (Luft) | 40–200 kHz | — |
| Reinigung | Kavitations-Reinigung | 20–80 kHz | — |
| Fügetechnik | Ultraschallschweißen | 20–70 kHz | — |
| Sensorik | Durchflussmessung | 100 kHz – 2 MHz | — |
Welche Normen und Qualitätsstandards gelten für piezoelektrische Ultraschallwandler?
Für den Einsatz piezoelektrischer Ultraschallwandler gelten je nach Anwendungsfeld unterschiedliche Normwerke. Die Kenntnis der relevanten Standards ist Voraussetzung für Zulassung, Qualitätssicherung und Haftungssicherheit.
EN ISO 22232 (ZfP-Prüfköpfe) und IEC 60068 (Umgebungsbeständigkeit)
Die EN ISO 22232 (Zerstörungsfreie Prüfung — Charakterisierung und Verifizierung von Ultraschallprüfanlagen) definiert die Anforderungen an Prüfköpfe, Prüfgeräte und Prüfsysteme für industrielle ZfP-Anwendungen. Die Norm umfasst Methoden zur Bestimmung von Empfindlichkeit, Auflösung, Totzone und Winkelgenauigkeit.
Die IEC 60068 (Prüfung auf Umgebungseinflüsse) legt Prüfverfahren für Temperatur, Feuchte, Vibration und Schock fest — relevant für Wandler im Industrieeinsatz, die extremen Umgebungsbedingungen ausgesetzt sind.
Die BAM-Richtlinien (Bundesanstalt für Materialforschung und -prüfung) ergänzen die EN-ISO-Normen mit nationalen Empfehlungen für Schweißnahtprüfung und Wanddickenmessung.
Medizintechnische Zulassung: MDR 2017/745 und IEC 60601-2-37
Ultraschallgeräte für medizinische Anwendungen fallen unter die EU-Medizinprodukteverordnung MDR 2017/745. Die Verordnung gilt seit dem 26. Mai 2021 verbindlich. Durch EU-Verordnung 2023/607 wurden die Übergangsfristen verlängert. Je nach Produktklasse gelten folgende Fristen:
- Maßgefertigte implantierbare Klasse-III-Produkte (Sonderanfertigungen): bis 26. Mai 2026 (Art. 120 Abs. 3f MDR), sofern bis 26. Mai 2024 ein Antrag bei einer Benannten Stelle gestellt wurde
- Klasse III und implantierbare IIb-Produkte: bis 31. Dezember 2027
- Klasse IIa und nicht-implantierbare IIb-Produkte: bis 31. Dezember 2028
Die EU-Kommission hat am 16. Dezember 2025 zudem einen Reformvorschlag vorgelegt (COM(2025) 1023), der das Zulassungsverfahren weiter vereinfachen, Bürokratie abbauen und Innovationswege erleichtern soll. Das Gesetzgebungsverfahren läuft; der Vorschlag entfaltet derzeit noch keine rechtliche Bindungswirkung.
Diagnostische Ultraschallsysteme werden nach den Klassifizierungsregeln von Anhang VIII MDR eingestuft — in der Regel als Klasse-IIa-Produkte, sofern keine besonderen Risikomerkmale vorliegen. Sie benötigen eine Konformitätsbewertung durch eine Benannte Stelle sowie eine CE-Kennzeichnung.
Die IEC 60601-2-37 (Medizinische elektrische Geräte — Besondere Anforderungen für die Sicherheit von Ultraschall-Diagnostik- und Überwachungsgeräten) regelt Grenzwerte für akustische Ausgangsleistung, thermische und mechanische Indizes sowie Mess- und Prüfverfahren. Der Thermische Index (TI) und der Mechanische Index (MI) sind die zentralen Sicherheitskenngrößen für diagnostischen Ultraschall.
Tipp: Für den Geräteeinsatz in der Arztpraxis sind CE-Kennzeichnung, Konformitätserklärung und die Einhaltung der IEC 60601-2-37 grundlegende Voraussetzungen — nicht nur für die Zulassung, sondern auch für den Haftungsschutz im Schadensfall. Prüfen Sie bei Neuanschaffungen, ob der Hersteller die verlängerten MDR-Übergangsfristen nutzt, welche Fristenkategorie für das jeweilige Gerät gilt und wann die vollständige MDR-Konformität erwartet wird.
FAQ: Häufige Fragen zu Ultraschall Piezo
Warum werden Piezokeramiken (PZT) häufiger eingesetzt als natürliche Quarzkristalle?
PZT-Keramiken (Blei-Zirkonat-Titanat) haben einen deutlich höheren piezoelektrischen Kopplungskoeffizienten als Quarz — typisch 300–600 pC/N gegenüber ca. 2–3 pC/N bei Quarz (gemessen als d₃₃ bzw. vergleichbarer Richtungskoeffizient).
Das bedeutet: PZT erzeugt bei gleicher mechanischer Belastung eine vielfach höhere elektrische Spannung — und umgekehrt eine stärkere mechanische Auslenkung bei gleicher Spannung. Außerdem lässt sich PZT in beliebige Geometrien sintern und durch Polarisierung gezielt ausrichten. Quarzkristalle bleiben relevant, wo höchste Frequenzstabilität und Langzeitzuverlässigkeit gefragt sind (Resonatoren, Referenzoszillatoren), nicht aber für leistungsstarke Ultraschallwandler.
Wie beeinflusst die Temperatur die Leistung eines Piezoelements?
Piezoelektrische Keramiken verlieren oberhalb ihrer Curie-Temperatur ihre Polarisation irreversibel — das Material wird paraelektrisch und ist als Piezoelement unbrauchbar. Bei Standard-PZT liegt diese Grenze je nach Variante und Zr/Ti-Verhältnis zwischen ca. 195 °C (hochsensitive Varianten wie PZT-5H) und 500 °C (titanreiche Zusammensetzungen). Unterhalb der Curie-Temperatur nimmt die piezoelektrische Aktivität mit steigender Temperatur graduell ab. Für industrielle Hochtemperaturanwendungen (z. B. ZfP an heißen Schweißnähten) werden speziell dotierte PZT-Varianten oder Bismut-basierte Hochtemperaturkeramiken eingesetzt, die Curie-Temperaturen über 400 °C erreichen. PVDF hingegen ist auf den Bereich unter 80 °C limitiert.
Was unterscheidet einen Single-Element-Transducer von einem Phased-Array-Wandler?
Ein Single-Element-Transducer besteht aus einem einzigen Piezoelement. Der Schallstrahl hat eine feste Geometrie und Fokussierung — mechanisches Scannen oder definierte Fokustiefe durch akustische Linsen. Vorteil: einfache Elektronik, hohe Energieeffizienz, robuste Konstruktion. Nachteil: kein elektronisches Schwenken oder dynamisches Fokussieren.
Ein Phased-Array-Wandler besteht aus 16 bis über 256 Einzelelementen, die zeitlich versetzt angesteuert werden (Delay-Gesetze). Durch gezielte Phasenverschiebung lässt sich der Schallstrahl elektronisch schwenken, fokussieren und in der Tiefe dynamisch nachführen — ohne mechanische Bewegung. Phased-Array-Technik ermöglicht Sektorscanbilder (Echokardiografie), Compound-Imaging (Sonografie) und Totalfokussierungsmethoden (TFM) in der ZfP. Die Elektronik ist deutlich komplexer; Kosten und Kalibrierungsaufwand sind entsprechend höher.
