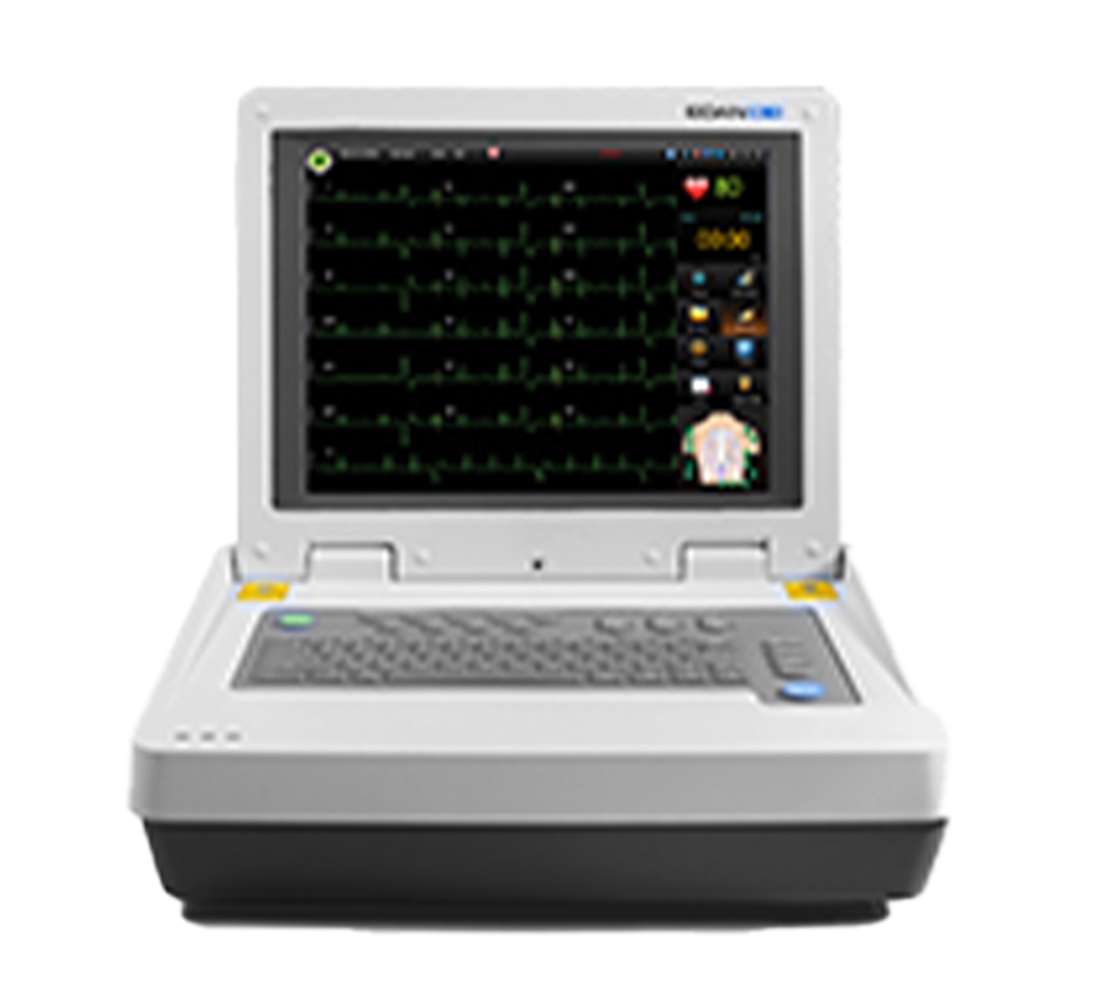

Das Edan SE-18 ist eine High-End-EKG-Workstation für Klinik, Kardiologie und Notfallmedizin. Als erstes Gerät seiner Klasse mit echter 18-Kanal-EKG-Ableitung liefert es umfassende Informationen zur kardialen Aktivität – in Echtzeit, diagnostisch präzise und vollständig digital integriert.
Erweiterte Diagnostikfunktionen
- HRV (Herzratenvariabilität)

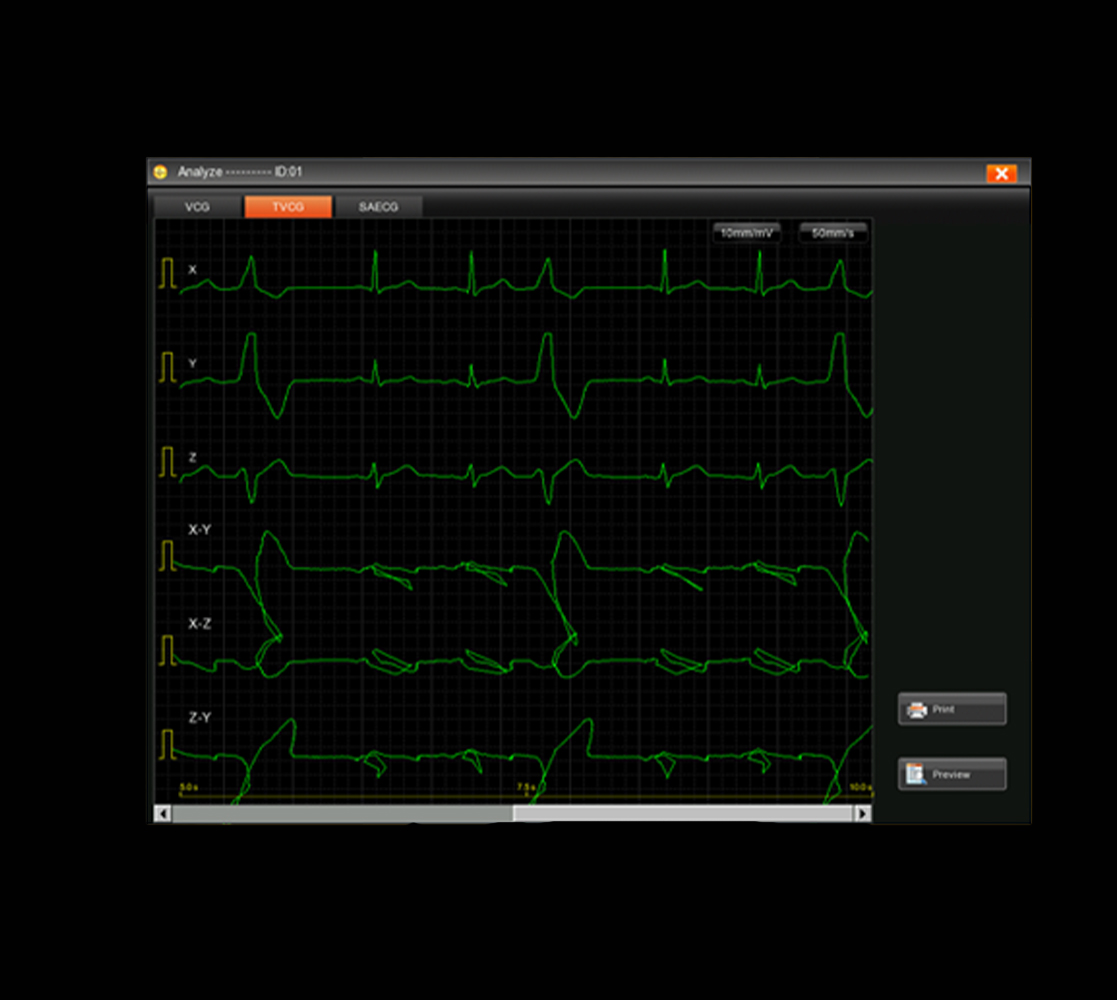

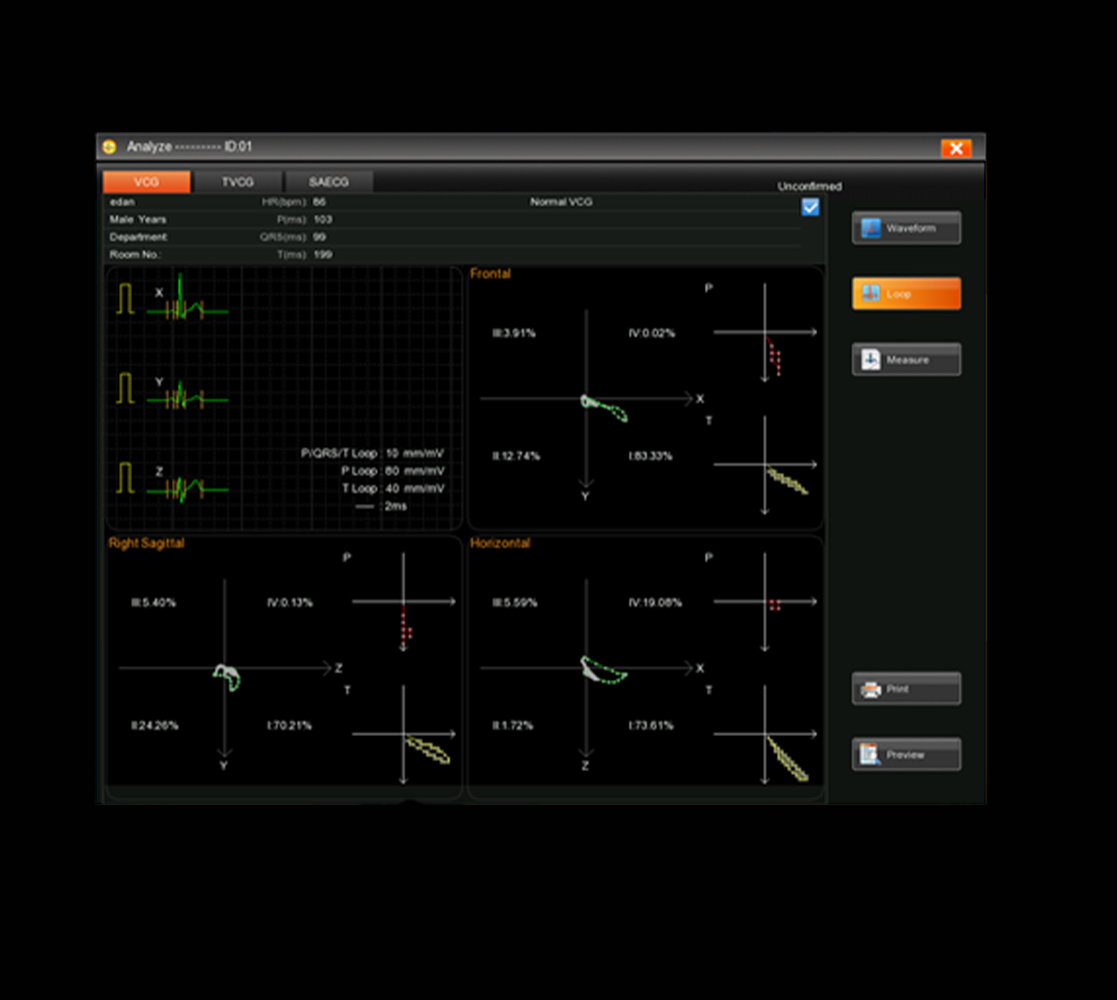

- Vektorkardiographie (VCG, TVCG)
- SAECG
- Pharmakologische Belastungstests
- ST-Ansicht zur Visualisierung von ST-Streckenveränderungen
Optimierter Workflow
- Intuitive Sofort-Ableitungskarte zur Elektrodenkontrolle in Echtzeit
- Benutzerdefinierbare Symbolleiste für individuell anpassbare Schnellzugriffe
- Farbkodiertes Plug-and-Play-Ableitungskabelsystem mit LED-Anzeige der Signalqualität
- Ein-Knopf-Start/Stopp/Markierung für schnelle Bedienung
Digitalisierung und Integration
- Kompletter papierloser Betrieb möglich
- Interaktive Bildschirmdiagnose, Signalverstärkung, Berichtsbearbeitung und -vergleich
- Speicherung in verschiedenen Formaten (PDF, SCP, DICOM, FDA-XML, HL7)
- Datenübertragung via LAN, WLAN oder USB
Technische Spezifikationen
- Display: 15″ Touchscreen, 1024 × 768 Pixel
- Tastatur: Vollständige alphanumerische Tastatur mit Funktionstasten
- Stromversorgung: Netzbetrieb & integrierter Li-Ion-Akku (wiederaufladbar)
- Drucker: Thermodrucker, hohe Auflösung, unterstützt externe USB-Drucker
- Unterstützte Ableitungen: 12, 15 und 18 Kanal
- Ableitungssysteme: Standard, rechtsseitig (V3R-V5R), Rücken (V7-V9), Vektorkardiographie (XYZ)
- Abtastrate: ≥ 32.000 Hz intern
- Auflösung: 24 Bit A/D-Wandler, 1 µV Genauigkeit
- Filter: EMG, DFT, AC, Lowpass, Highpass (konfigurierbar)
- USB, LAN, WLAN, VGA, SD-Karte, Serielle Schnittstellen
- Formate: PDF, BMP, JPG, TIFF, SCP, FDA-XML, DICOM
- Kompatibilität: HL7, DICOM Storage, DICOM Worklist
- Speicherformat: intern + SD-Karte + USB
- Archivierungsfunktion, Berichtsvergleich, elektronische Signatur
- Maße: ca. 390 × 350 × 110 mm
- Gewicht: ca. 6,0 kg (inkl. Akku)
