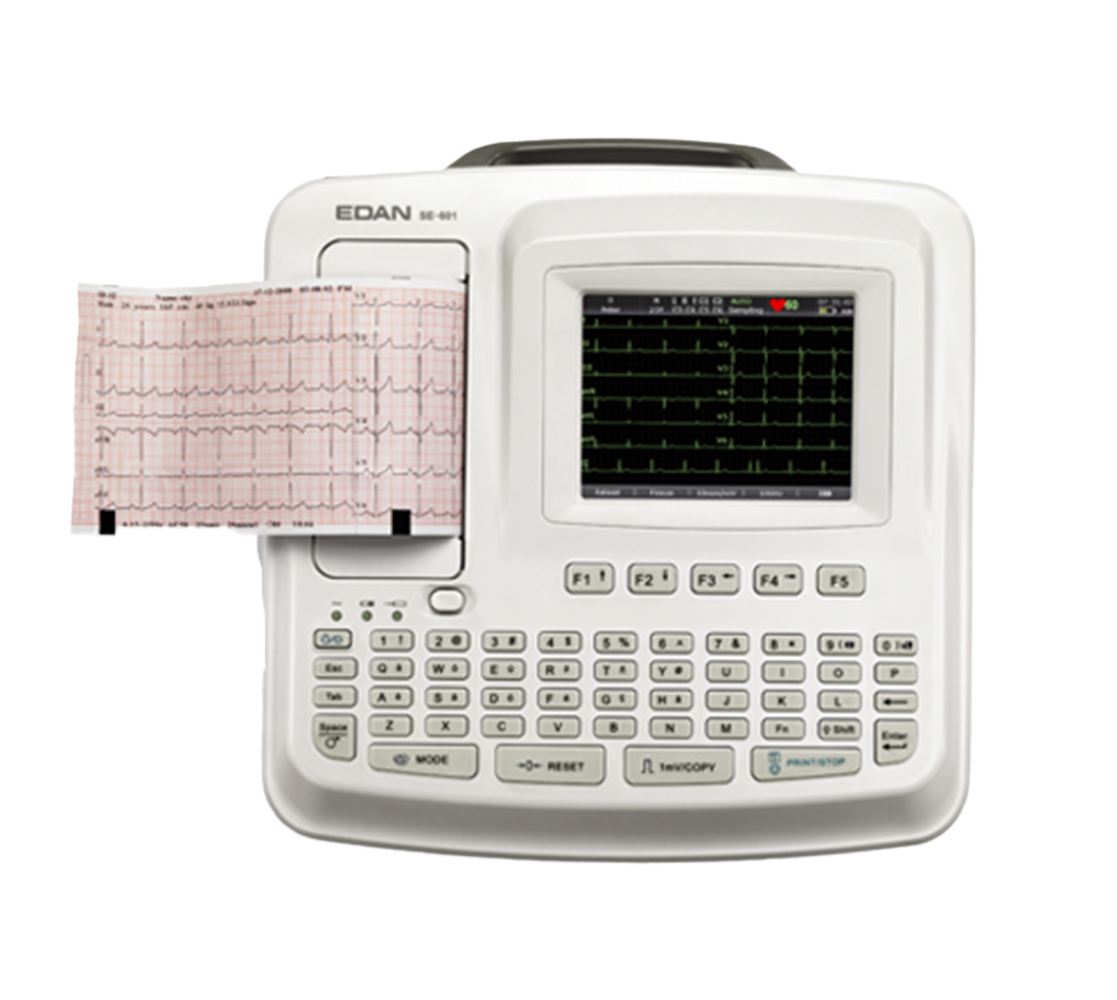

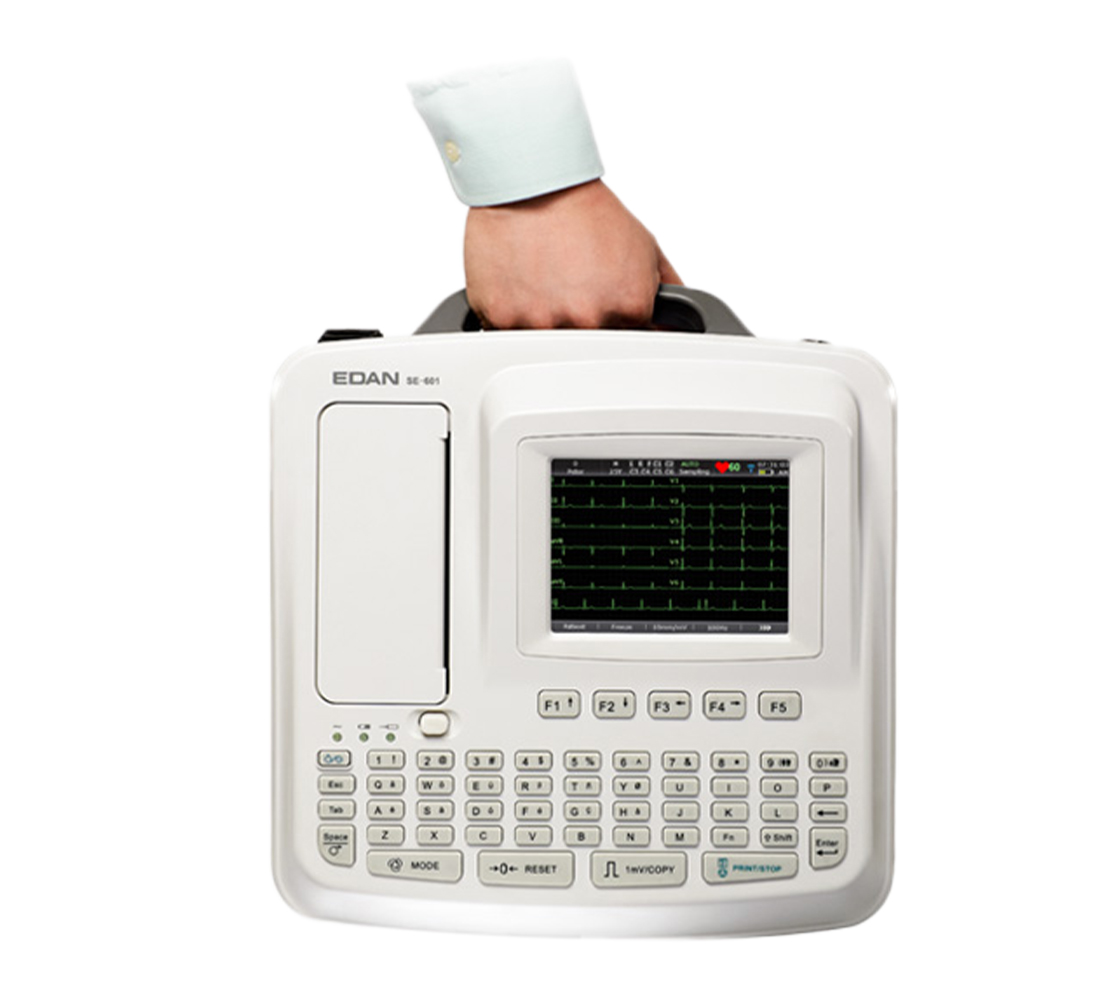

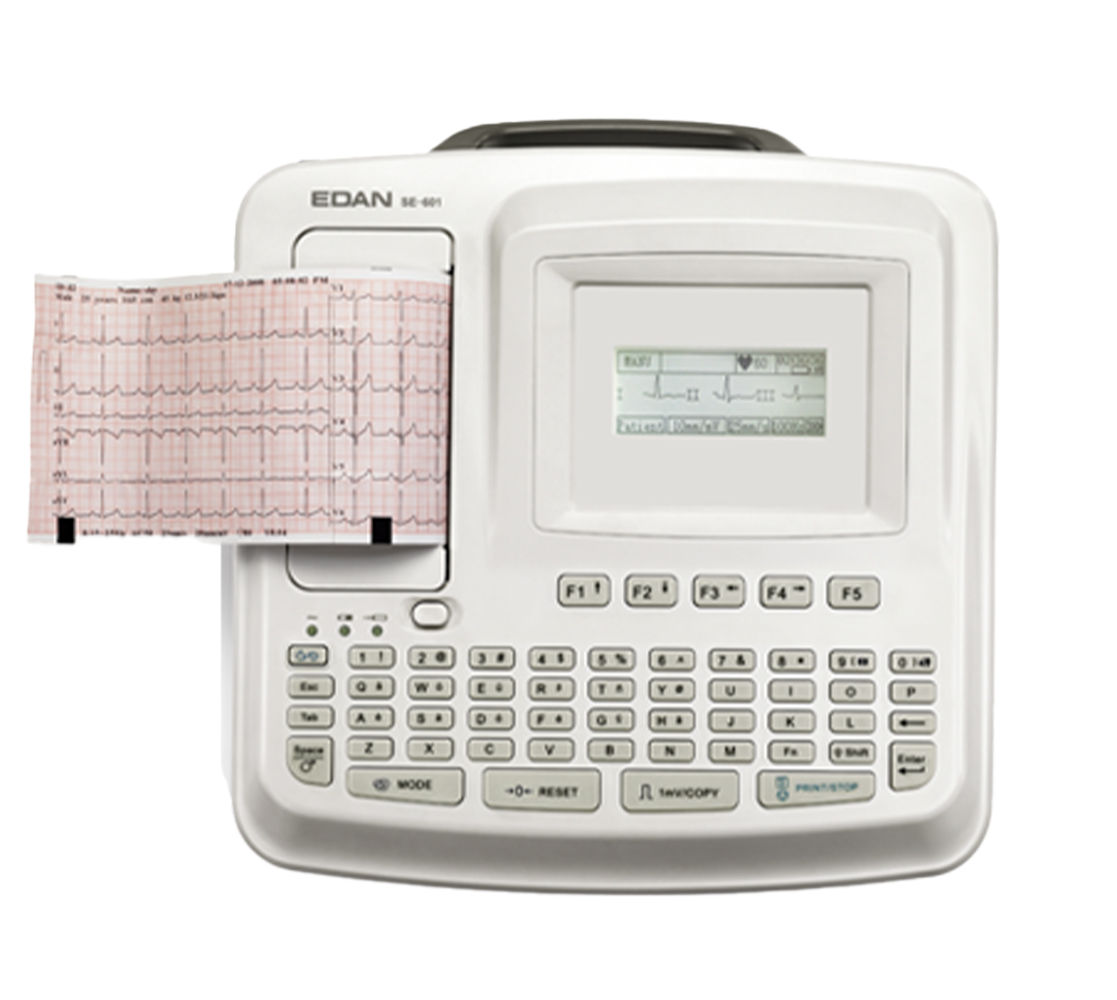

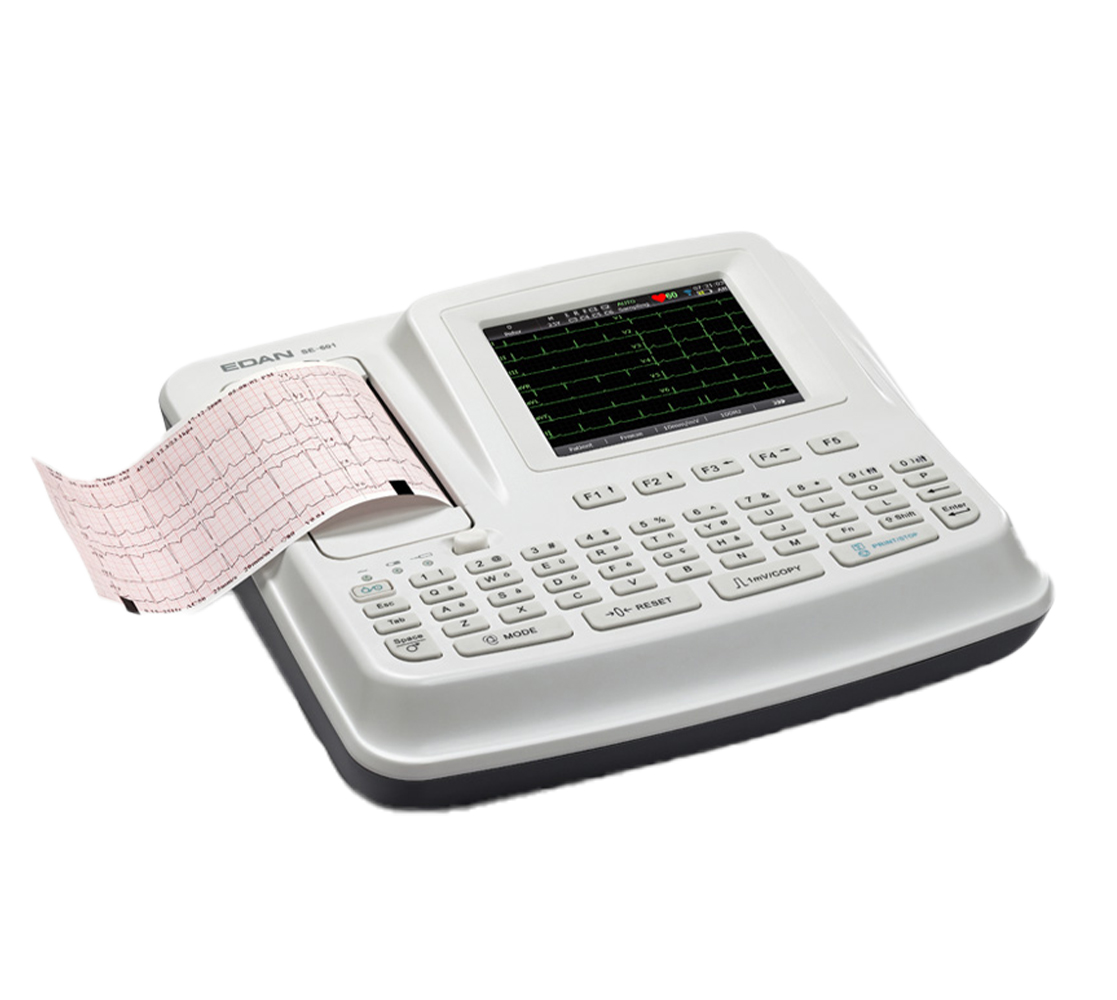

Das Edan SE-601 ist ein tragbares und leistungsstarkes EKG-Gerät, das für den täglichen Einsatz in Praxis und Klinik entwickelt wurde. Dank seines kompakten Designs, der intuitiven Bedienung und der integrierten Analysefunktionen bietet es höchste Flexibilität bei der EKG-Diagnostik – sowohl stationär als auch mobil.
Hauptmerkmale im Überblick
- Ein-Tasten-Bedienung: Schnelles Erfassen, Analysieren, Drucken, Speichern und Übertragen per Knopfdruck
- Direktzugriffstasten: Schnellzugriff auf häufig genutzte Funktionen für effizientes Arbeiten
- Farb-Touchscreen: 5,7 Zoll TFT-Farbdisplay (640×480) für klare EKG-Darstellung
- Simultane 12-Kanal-Abtastung: Präzise Erfassung aller Ableitungen mit 24-Bit A/D-Wandlung
- Umfassende Filtertechnologie: EMG-, Lowpass-, DFT- und AC-Filter sowie >115 dB CMRR
- Automatische Analyse: Geschlechts- und altersabhängige EKG-Interpretation nach CSE/AHA/MIT
- Schrittmacher-Erkennung: Entspricht AMSI/AAMI EC11
- Flexible Druckoptionen: Integrierter Thermodrucker + USB-Druckerunterstützung
- Speicher: 200 interne EKGs, erweiterbar via USB-Stick
- Kommunikation: LAN, WLAN, USB, RS232
- Zubehör (optional): Tragetasche, Rollständer, Kabelarm
- Akkubetrieb: Mehr als 2 Stunden kontinuierliches Aufzeichnen mit Li-Ionen-Akku
Technische Spezifikationen
- Ableitungen: 12 simultane Kanäle
- A/D-Wandler: 24 Bit
- Abtastrate: 1.000 Hz/Kanal (10.000 Hz für Schrittmachererkennung)
- Eingangsspannung: <+5 mVpp
- Frequenzgang: 0,05 Hz – 150 Hz (–3 dB)
- CMRR: >115 dB
- Empfindlichkeit: 2,5 / 5 / 10 / 20 / 10/5 mm/mV, AGC
- Kalibrierspannung: 1 mV ±2 %
- Anzeige: 5,7″ TFT Farbdisplay (640×480)
- Filteroptionen: AC, DFT, EMG, Lowpass (mehrstufig wählbar)
- Drucker: Thermodrucker (Z-Falz), 110 x 140 mm; extern über USB möglich
- Schnittstellen: Ethernet, RS232, USB
- Stromversorgung: Netzbetrieb 100–240 V, 50/60 Hz; integrierter Li-Ionen-Akku
- Akkulaufzeit: >2 Stunden kontinuierlicher Betrieb
- Abmessungen: 310 × 322 × 101 mm
- Gewicht: 2,6 kg
