Beschreibung

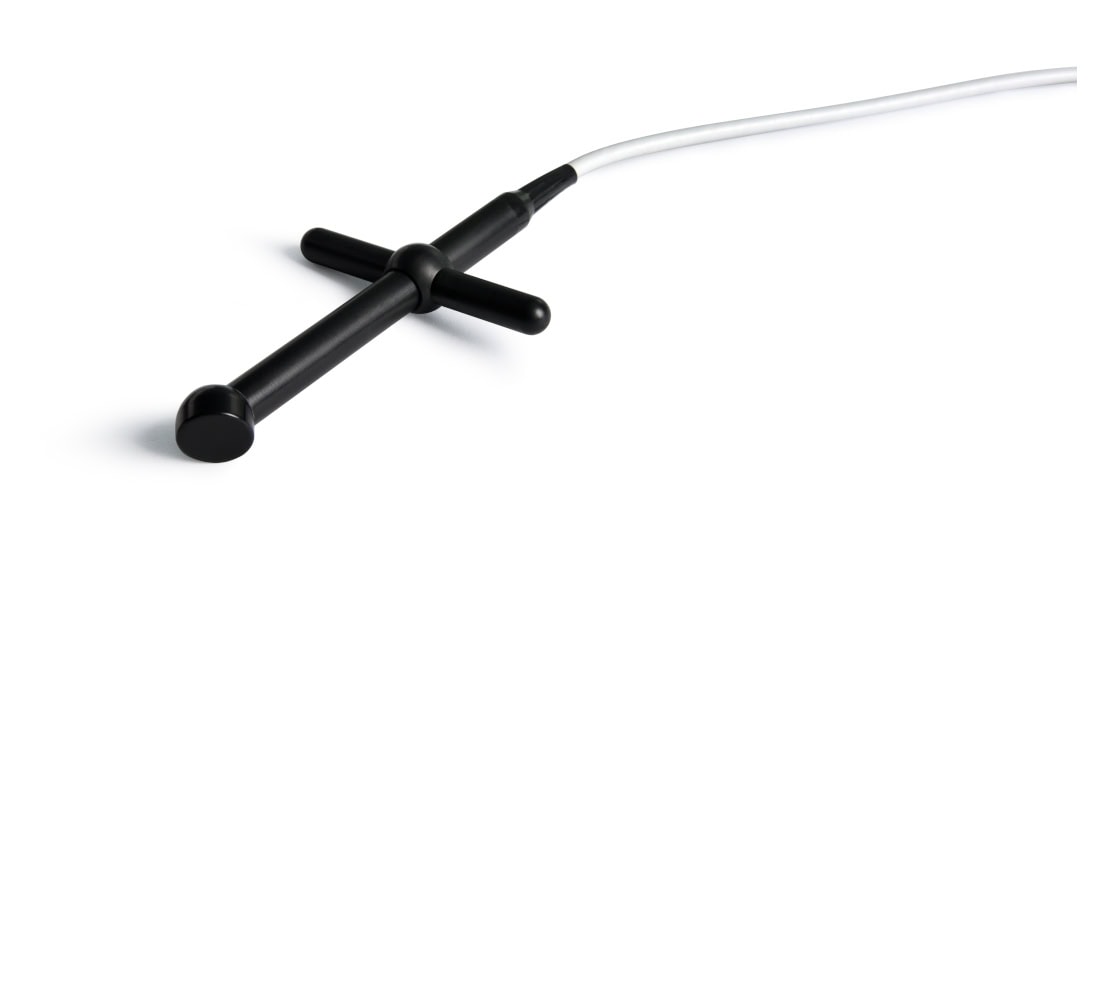

In der Angiologie und Kardiologie stoßen herkömmliche Pulse-Wave-Doppler-Verfahren bei sehr hohen Geschwindigkeiten (z.B. bei schweren Klappenstenosen) aufgrund des Aliasing-Effekts an ihre Grenzen. Die CWD 2.0 nutzt zwei getrennte Elemente für gleichzeitiges Senden und Empfangen, wodurch beliebig hohe Geschwindigkeiten exakt gemessen werden können. Sie ist das Referenzinstrument zur Bestimmung des Ankle-Brachial-Index (ABI) und zur Graduierung von Stenosen.
Eigenschaften
- Präzise Geschwindigkeitsmessung: Unverzichtbar für die hämodynamische Beurteilung schwerer Gefäß- und Klappenerkrankungen.
- Angiologischer Standard: Ideal zur Messung des segmentalen systolischen Blutdrucks und zur Bestimmung des ABI.
- Kompaktes Design: Ermöglicht den Zugang in der Suprasternalgrube oder an den Fußarterien.
- Einfache Handhabung: Akustisches Feedback und grafische Flusskurve auf dem Systemmonitor.
Technische Daten
| Parameter | Spezifikation |
| Mittenfrequenz | 2,0 MHz |
| Frequenzbereich | 1,9 – 2,4 MHz |
| Anzahl der Elemente | 2 (1x Senden, 1x Empfangen) |
| Durchmesser (Linse) | 20 mm |
| Anwendung | Kardiologie, Angiologie, Innere Medizin |
Systemkompatibilität
Kompatibel mit SonoScape E2 und E3 sowie den Systemen M22, S22 und der S9-Serie.
