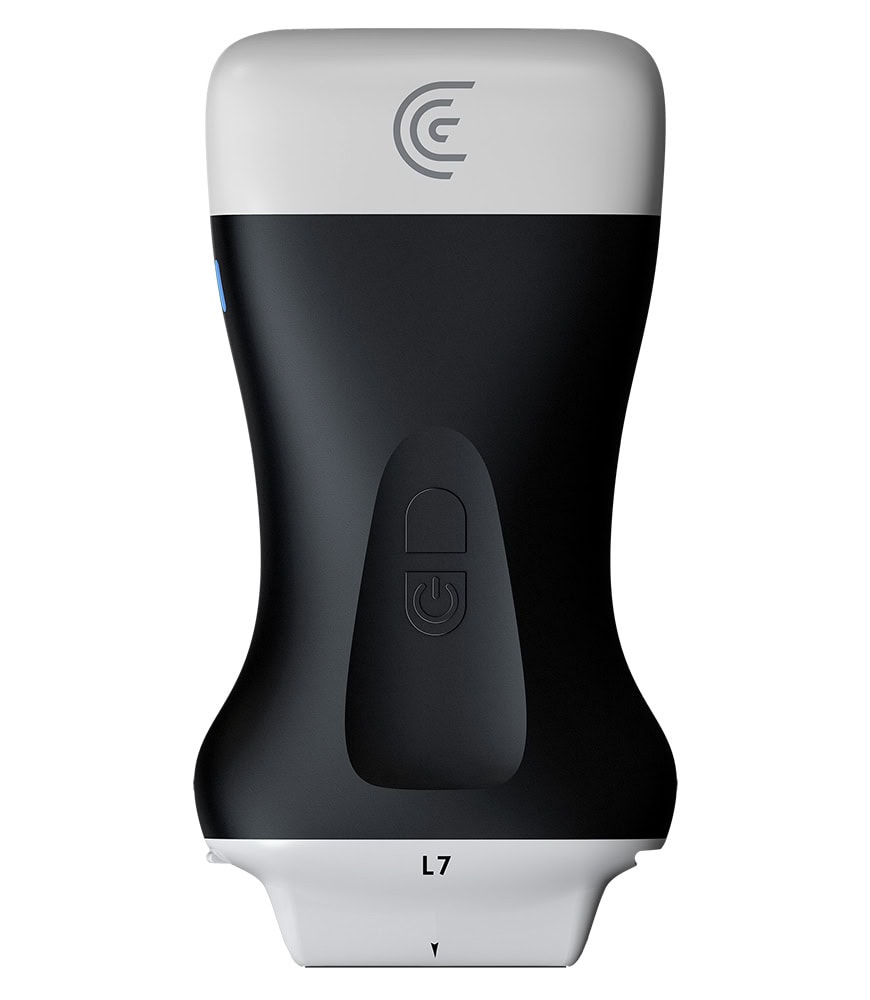

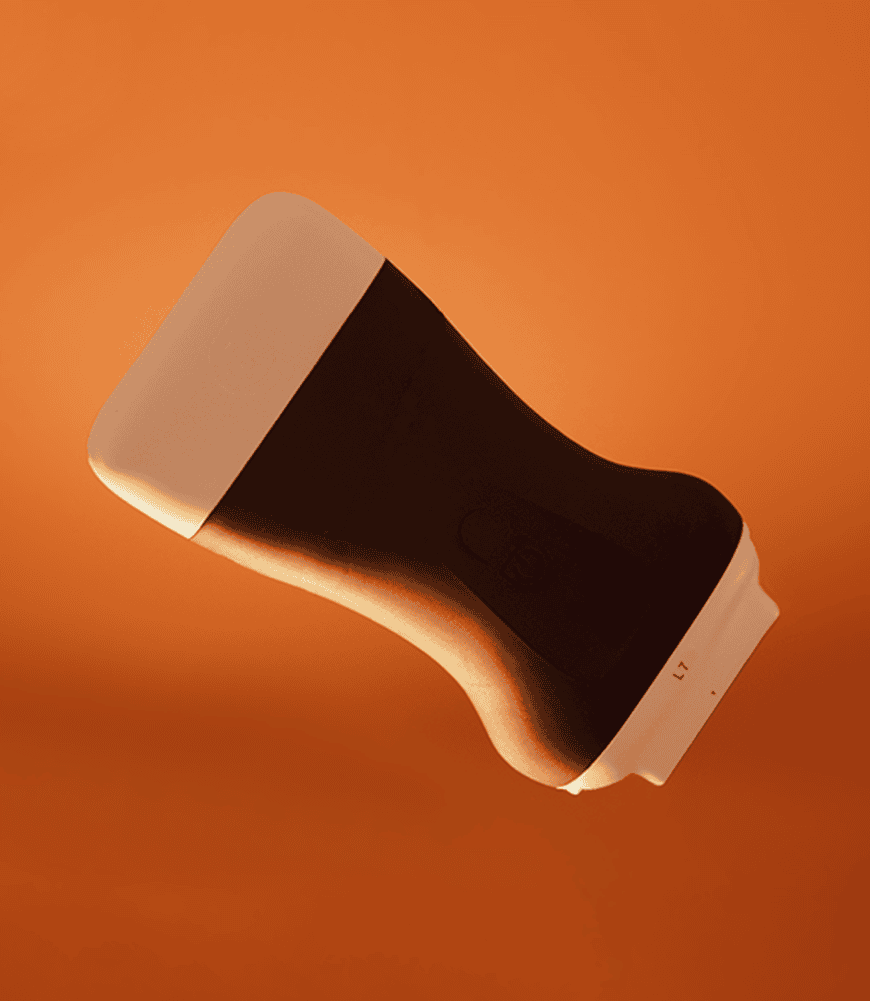

Clarius L7 HD3

Der Clarius L7 HD3 Ultraschall-Scanner ist mit einem kabellosen Linear-Ultraschallkopf ausgerüstet und eignet sich für vaskuläre Untersuchungen, Brust, MSK und einige weitere Anwendungsbereiche. Der Linearscanner kann mit einem privaten Endgerät (Android oder iOS) gekoppelt werden.

Warum ist das L7 HD3 besser als das L7 HD?

Im Gegensatz zur Vorgängerversion L7 HD der 2. Generation ist das L7 HD3 der 3. Generation etwa 30 % kleiner und leichter. Der sich daraus ergebende Vorteil gegenüber dem alten Modell ist eine bessere Handhabung und Bedienung. Zudem besitzen die Clarius Geräte der 3. Generation ein leistungsstärkeres Antennen-Design, das eine kabellose Bildübertragung über eine Entfernung von 40 m ermöglicht. Ebenso verbessert hat sich das integrierte Kühlsystem.

Fachgebiete und Anwendungsbereiche

Schallkopf, Gewicht und Akku

Der Linear-Schallkopf des Clarius L7 HD3 schallt innerhalb der Frequenzbandbreite 4 – 13 MHz bei einer maximalen Scantiefe von bis zu 11 cm. Das Handheld ist lediglich 288 g leicht und besitzt einen integrierten Akku, der eine Scanzeit von 60 min ermöglicht. Aufgeladen wird der Linearscanner in 90 min.

Mindestanforderungen an das private Endgerät

Damit das Clarius L7 HD3 an das Endgerät (Smartphone, Tablet, Laptop) ohne Kabel angeschlossen werden kann, muss auf dem Endgerät die Clarius App installiert sein. Diese steht für iOS im Apple App Store und für Android im Google Play Store zum Download bereit. Das private Handy muss folgende Mindest-Systemvoraussetzungen erfüllen, sonst kann die Bildqualität des L7 HD3 nicht voll ausgeschöpft werden und es drohen im schlimmsten Fall Fehldiagnosen:

• Apple iOS 11.0 oder höher
• Android™ 5.0 (API 21) oder höher
• Unterstützt Bluetooth LE v4.0 oder höher
• Unterstützt Wi-Fi 802.11n und Wi-Fi Direct
• 8 GB Speicherplatz (auf dem Gerät)
• 512 MB Arbeitsspeicher
• Dual Core Prozessor (CPU)
• ARM-basierte CPU-Architektur (für Android-Endgeräte)
• Auflösung (in Pixel): 960 x 640 (oder 640 x 960)
• Kontrast: 800:1
• Unterstützt OpenGL ES 2.0
• Clarius App muss installiert sein

Info: Die Clarius App sollte in regelmäßigen Abständen geupdatet werden.

Datenexport

Die Daten werden vom L7 HD3 an das Endgerät per Bluetooth und WiFi gesendet. Anschließend können sie auf folgende 3 Wege gespeichert werden:

• DICOM PACS (optional + Zusatzkosten)
• DICOM Worklist (optional + Zusatzkosten)
• Clarius Cloud
• lokales Verzeichnis (Dateiformate: JPG/PNG/DICOM/BMP)

Bildgebung

• B-Modus
• M-Modus
• Farb-Doppler
• Power-Doppler
• Harmonic Imaging
• Spatial Compounding
• optional: PW-Doppler (Pulsed Wave)
• optional: Nadel-Verstärkung
• optional: Elastographie
• Octal Beamforming Technologie
  • 8-mal schnellere Datenverarbeitung
  • 8-mal schnellere Bildraten
  • gute Detaildarstellung, auch bei Gewebeoberschwingungen bei höheren Frequenzen

Clarius AI

Clarius AI umfasst mehrere Machine-Learning-Algorithmen, die die Benutzererfahrung mit der Clarius APP verbessert. Zudem werden mit der Künstlichen Intelligenz zugunsten der Bildqualität automatisch Funktionen ausgeführt:

• Auto-Frequenz
• Auto-Tiefe
• Auto-Fokus
• Automatische Bildverstärkung
• Automatische Erkennung von Körperstrukturen (Auto Preset AI)

Tele-Ultraschall mit Clarius Live

Über die Clarius App kann “Clarius Live” gestartet werden, sodass Tele-Ultraschall mit dem L7 HD3 möglich wird. Für das Teilen des Echtzeit-Ultraschalls benötigen die zugeschalteten Empfänger die Clarius App nicht. Sie können eine Einladung per SMS oder E-Mail verschicken. Um an der Live-Session teilzunehmen benötigt der Empfänger lediglich einen Webbrowser.

Zubehör

Für das Clarius L7 HD3 ist diverses Zubehör gegen Aufpreis erhältlich. Darunter:

• zusätzliches Akku-Aufladegerät (HD3 Charger)
• Aufsatzkühler für längere Betriebsdauer (HD3 Fan)
• Transporttasche
• Preset-Softwarepaket für Vaskulär-Untersuchungen
• Prest-Softwarepaket für MSK
• Preset-Softwarepaket für Brust-Bildgebung
• DICOM-Lizenz
• PW-Doppler
• Elastographie
• Garantieverlängerung
• Nadel-Verstärkung

Garantie

Eine Garantie auf Clarius L7 HD3 wird für 3 Jahren gewährt. Eine Garantieverlängerung um bis zu 1/2/3 weitere Jahre ist gegen Aufpreis möglich.

Reinigung und Desinfektion

• Orientieren Sie sich bei der Reinigung und Desinfektion des Clarius L7 HD3 am offiziellen Benutzerhandbuch
• unmittelbar nach der Ultraschalluntersuchung ist das Clarius L7 HD3 zu reinigen und zu desinfizieren
• verwenden Sie nur von Clarius empfohlene Reinigungs- und Desinfektionsmittel
• stülpen Sie vor der Ultraschalluntersuchung eine sterile Schutzhülle über das Clarius L7 HD3 und das Endgerät
• Clarius-Scanner sind IPX-zertifiziert und können zum Reinigen komplett untergetaucht werden.
• IPA (Isopropyl-Alkohol) kann das Ultraschallgerät beschädigen
• Reinigen Sie das Gerät, bevor es desinfiziert wird

Technische Details

Lieferumfang

• 1 Clarius L7 HD3 Ultraschall-Scanner mit Linear-Schallkopf
• 1 Standardmodi-Paket: B-Mode, M-Mode, Power-Doppler, Farbdoppler
• 1 Ladegerät
• 1 Stunde Personal-Training
• 3 Jahre Garantie
• Unbegrenzter Cloud-Speicher
