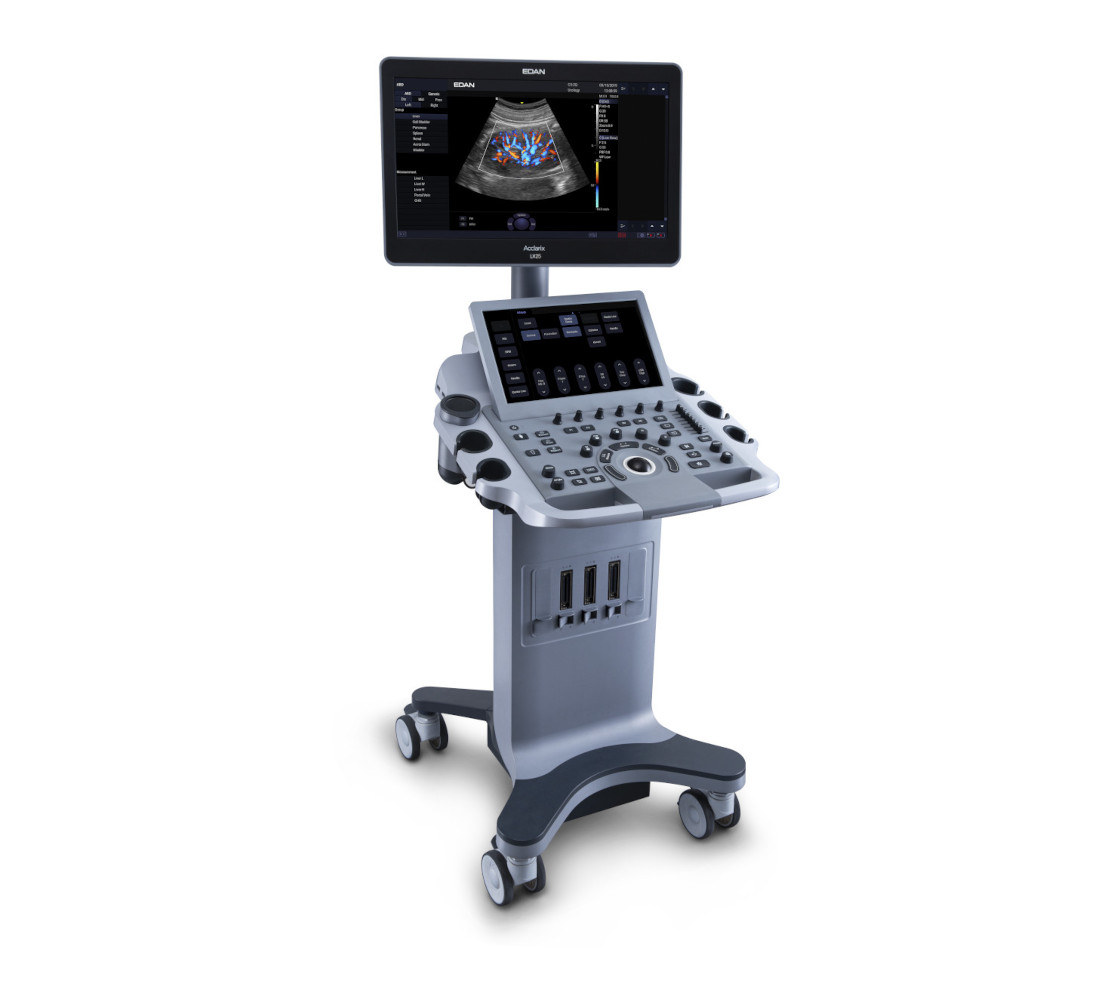

Das Edan Acclarix LX25 ist ein vollausgestattetes, stationäres Farbdoppler-Ultraschallsystem für niedergelassene Ärzte und Fachärzte. Es verbindet hochauflösende Bildgebung mit einem durchdachten Workflow-Design — und richtet sich an Praxen, die diagnostische Qualität und Effizienz gleichzeitig benötigen.
Klinische Anwendungsbereiche
Das LX25 deckt ein breites Indikationsspektrum ab, ohne Kompromisse bei der Bildqualität einzugehen:
- Abdomen und Viszeraldiagnostik: Leber, Milz, Pankreas und Nieren lassen sich mit dem Curved-Array-Schallkopf C5-1Q (1–5 MHz, Single-Crystal-Technologie) detailscharf darstellen.
- Gynäkologie und Geburtshilfe: Endokavitäre Schallköpfe (E10-3BQ, E10-3HQ, 200°-Curved-Array) ermöglichen transvaginale Untersuchungen und fetale Herzdarstellungen.
- Kardiologie und Gefäßdiagnostik: Der Phased-Array-Schallkopf P5-1Q (1–5 MHz) und der pädiatrische P7-3Q (3–7 MHz) unterstützen echokardiographische Untersuchungen sowie die Beurteilung vaskulärer Strukturen.
- Muskuloskelettale Diagnostik (MSK) und Nervensonographie: Der hochfrequente Linearschallkopf L17-7HQ (7–17 MHz) liefert die notwendige Auflösung für oberflächennahe Strukturen.
- Schilddrüse und Mamma: Kompakte Hochfrequenz-Linearschallköpfe (L17-7SQ) ermöglichen die Beurteilung kleiner Weichteilstrukturen mit hoher Detailgenauigkeit.
- Pädiatrie: Der Micro-Convex-Schallkopf MC9-3TQ (3–9 MHz) ist für den Einsatz bei Neugeborenen und Säuglingen geeignet.
Technologie und Bildqualität
Das Herzstück des LX25 ist Edans Tissue Adaptive Imaging (TAI). Diese Technologie passt multiple Bildparameter in Echtzeit an den jeweiligen Gewebezustand an — sowohl im B-Mode als auch im Doppler-Modus. Im Doppler optimiert TAI automatisch für den aktuellen Fluss-Status und verbessert so Kontinuität, Randschärfe und Farbfüllung.
Weitere bildgebende Kerntechnologien:
- Hochkanalige Architektur (64 physikalische Kanäle) für exzellente Tiefenauflösung
- Frequenz-Compound-Imaging zur Reduktion von Artefakten
- eSRI (adaptives Speckle-Reduction-Imaging) für ein rauscharmes Bild
- Harmonische Bildgebung für verbesserten Kontrast
- HPRF (High Pulse Repetition Frequency) für hochgeschwindigkeitsdopplerfähige Diagnostik
- Automatisches PW-Tracing per Tastendruck
- Erweitertes Sichtfeld (Extended Field of View) für großvolumige Strukturen
Ergonomie und Praxisdesign
Das LX25 ist auf den Praxisalltag ausgelegt. Drei aktive Schallkopf-Ports ermöglichen einen schnellen Wechsel zwischen Transducern ohne Umstecken während der Untersuchung. Der 21,5-Zoll-HD-LCD-Monitor ist höhenverstellbar und für verschiedene Betrachtungswinkel optimiert. Der 14-Zoll-Touchscreen unterstützt Wischgesten (eTouch) und eine anpassbare Benutzeroberfläche, die repetitive Klickpfade minimiert.
Der abnehmbare Gelwärmer ist direkt am Gerät integriert — ein Detail, das im Untersuchungsablauf spürbar Zeit spart. Die integrierte Lernsoftware eLearn erleichtert die Einarbeitung neuer Mitarbeiter.
Technische Eckdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Systemtyp | Stationäres Farbdoppler-Ultraschallsystem |
| Physikalische Kanäle | 64 |
| Monitor | 21,5 Zoll, HD-LCD, höhenverstellbar |
| Touchscreen | 14 Zoll, kapazitiv |
| Aktive Schallkopf-Ports | 3 |
| Speicher | 120 GB SSD |
| Akkulaufzeit | ca. 150 Minuten (Li-Ion) |
| Anwendungsmodi | B-Mode, Color Doppler, PW, M-Mode, Anatomic M, TVD |
| Zulassung | FDA 510(k) (Class II), CE-konform |
| Hersteller | Edan Instruments, Inc., Shenzhen, China |
| Merkmal | Spezifikation |
| Systemtyp | Stationäres Farbdoppler-Ultraschallsystem |
| Physikalische Kanäle | 64 |
| Monitor | 21,5 Zoll, HD-LCD, höhenverstellbar |
| Touchscreen | 14 Zoll, kapazitiv |
| Aktive Schallkopf-Ports | 3 |
| Speicher | 120 GB SSD |
| Akkulaufzeit | ca. 150 Minuten (Li-Ion) |
| Anwendungsmodi | B-Mode, Color Doppler, PW, M-Mode, Anatomic M, TVD |
| Zulassung | FDA 510(k) (Class II), CE-konform |
| Hersteller | Edan Instruments, Inc., Shenzhen, China |
Verfügbare Schallköpfe
Das LX25 unterstützt zwölf Transducer-Typen für unterschiedliche klinische Anforderungen:
| Schallkopf | Typ | Frequenzbereich | Primäre Anwendung |
|---|---|---|---|
| L12-5Q | Linear Array | 5–12 MHz | Gefäße, Weichteile |
| L12-5HQ | Linear Array | 5–12 MHz | Gefäße, Weichteile (HQ) |
| L17-7HQ | Hochfrequenz-Linear | 7–17 MHz | Schilddrüse, MSK |
| L17-7SQ | Hochfrequenz-Kompakt-Linear | 7–17 MHz | Kleine Teile, oberflächlich |
| C5-1Q | Single Crystal Curved | 1–5 MHz | Abdomen |
| C5-2Q | Curved Array | 2–5 MHz | Abdomen, OB/GYN |
| P5-1Q | Phased Array | 1–5 MHz | Kardiologie |
| P7-3Q | Pädiatrischer Phased Array | 3–7 MHz | Pädiatrische Kardiologie |
| MC8-4Q | Micro-Convex | 4–8 MHz | Pädiatrie, Neonatologie |
| MC9-3TQ | Micro-Convex | 3–9 MHz | Abdomen, Pädiatrie |
| E10-3BQ | Endokaviär Curved (200°) | 3–10 MHz | Gynäkologie, Urologie |
| E10-3HQ | Endokaviär Curved (200°) | 3–10 MHz | Gynäkologie, Urologie (HQ) |
Edan Acclarix LX25 PDF Informationsblatt
Download: Edan Acclarix LX25 (PDF)
Fazit: Für wen eignet sich das Edan Acclarix LX25?
Das Acclarix LX25 ist ein Allrounder für Praxen mit breitem Untersuchungsspektrum. Internisten, Gynäkologen, Allgemeinmediziner mit Zusatzqualifikation Sonographie sowie Fachärzte, die mehrere Organsysteme abbilden müssen, profitieren direkt von der Transducer-Vielfalt und der automatisierten Bildoptimierung. Die TAI-Technologie reduziert den manuellen Einstellaufwand spürbar — ein Vorteil im hochfrequentierten Praxisbetrieb. Der integrierte Akku macht das System zudem unabhängig von festen Steckdosen, was flexible Raumnutzung erlaubt. Preise variieren je nach Konfiguration und Händler; eine individuelle Anfrage beim autorisierten Fachhändler wird empfohlen (Stand: 2025).
