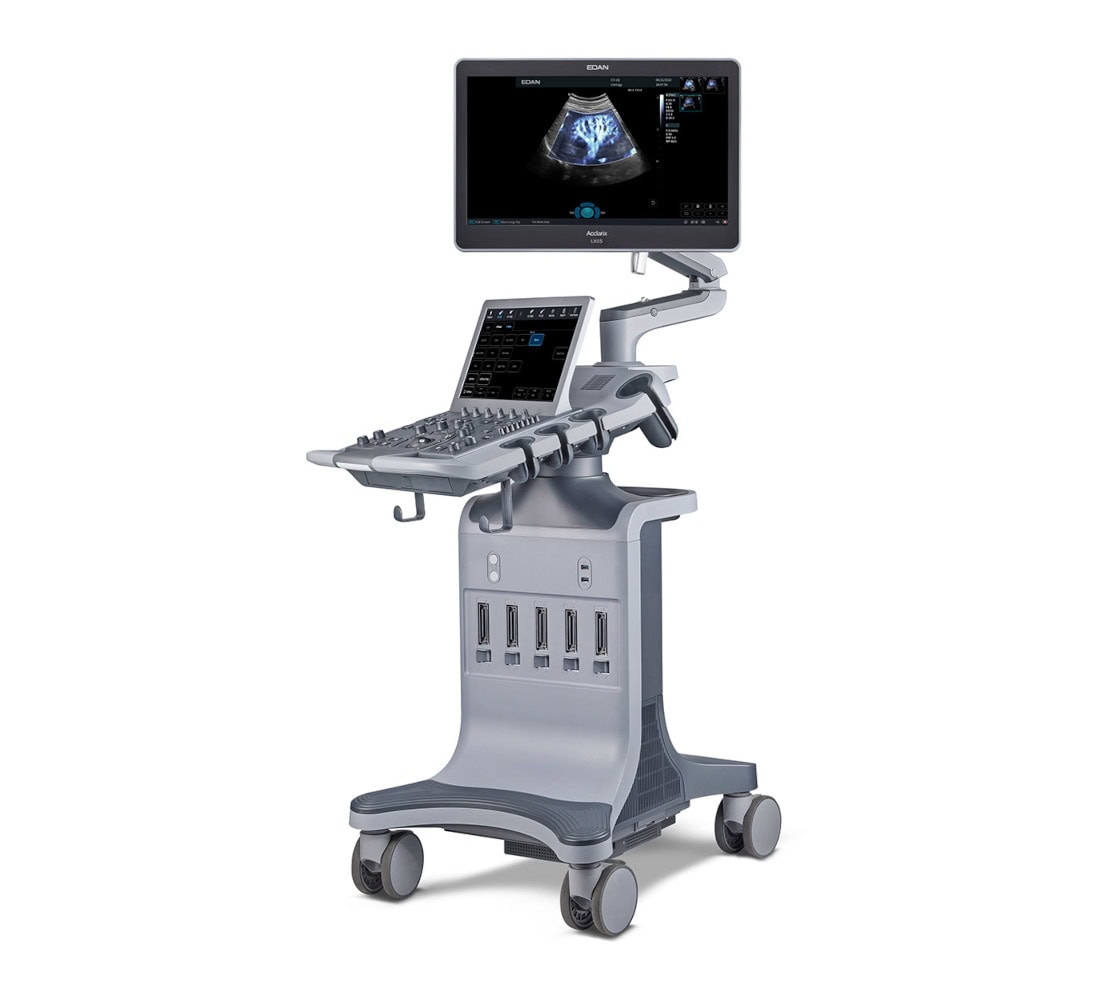

Das EDAN Acclarix LX85 ist ein diagnostisches Ultraschallsystem der Hochleistungsklasse. Es richtet sich an niedergelassene Fachärzte und Kliniken, die breite Applikationsabdeckung mit konsistenter Bildqualität verbinden müssen. Kernstück ist die proprietäre SynSight-Plattform, die synthetisch fokussierte Sonographie mit einem umfassenden KI-Paket (LinSync) kombiniert.
Technologieplattform: SynSight Synthetic Focused Sonography
Konventionelle Ultraschallgeräte arbeiten mit zeilenweisem Beamforming — der Schallstrahl tastet das Bildfeld sequenziell ab. Das EDAN LX85 nutzt stattdessen eine zonenbasierte Akquisition: Wenige, größere Sendefelder erfassen pro Zyklus deutlich mehr Rohdaten. Die Verarbeitung erfolgt retrospektiv im Channel-Domain-Prozessor.
Daraus resultieren drei messbare Vorteile:
- Dynamic Pixel Focusing: Gleichmäßige Bildschärfe über das gesamte Sichtfeld — ohne manuelle Fokusanpassung.
- Advanced Acoustic Acquisition: 10-fache Bildakquisitionsgeschwindigkeit gegenüber Line-by-Line-Beamforming.
- Excellent Image Uniformity: Maximale Rohdatenspeicherung liefert hohe Homogenität bei Detail- und Kontrastauflösung gleichzeitig.
Die Energieeffizienz verbessert sich gegenüber herkömmlicher Technologie um den Faktor 28 — relevant für den Dauerbetrieb und die Akkulaufzeit.
LinSync: KI-Module für drei klinische Schwerpunkte
Das LinSync Smart Solution-Paket integriert applikationsspezifische KI-Algorithmen direkt in den klinischen Workflow. Die Module sind nach Fachgebiet gegliedert:
Kardiologie
- eLV Auto EF: Automatische Berechnung der linksventrikulären Ejektionsfraktion
- eLV Auto Strain: Automatisierte Strain-Analyse mit Global Longitudinal Strain (GLS)
- Auto WMSI: Wandbewegungsindex-Analyse zur Erkennung regionaler Kontraktionsstörungen
Radiologie
- eVol.Flow: Volumetrische Flussquantifizierung
- Live VF: Echtzeit-Vaskularisationsdarstellung mit Microvascular Flow Imaging (MFI)
- eBladder: Automatische Blasenvolumenmessung
- eHRI: Hepato-renaler Index für die Leberparenchymbeurteilung
Gynäkologie & Geburtshilfe
- eOB+: Erweitertes fetales Biometrie-Paket
- eFollicle: Automatisierte Follikelmessung für die Reproduktionsmedizin
Alle Module reduzieren interobserver-Variabilität und beschleunigen die Befunddokumentation.
Einsatzbereiche und Zielgruppen
Das LX85 ist auf Fachgebiete ausgelegt, die multiple Schalltechniken im Tagesablauf kombinieren:
- Kardiologische Praxen und Herzkatheterlabore (TEE, Strain, WMSI)
- Radiologische Praxen und Internisten mit Sonographieschwerpunkt (Abdomen, Gefäße, MFI)
- Gynäkologie und Reproduktionsmedizin (3D/4D, eFollicle, eOB+)
- Urologie (Endokavital-Biplane-Schallkopf ECL 12-3Q)
- Klinische Einrichtungen mit multipler Fachgebietsnutzung eines Geräts
Die fünf aktiven Schallkopfanschlüsse ermöglichen schnelle Transducer-Wechsel ohne manuelles Umstecken im Untersuchungsverlauf.
Technische Eckdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Monitor | 21,5 Zoll, High-Resolution LED |
| Touchscreen | 14 Zoll, kapazitiv |
| Bedienpanel | 180° rotierbar, elektrische Höhenverstellung 20 cm |
| Schallkopfanschlüsse | 5 aktivierte Sockets |
| Bildgebungsplattform | SynSight Synthetic Focused Sonography |
| 2D-Modi | B-Mode, M-Mode, Color Doppler, Power Doppler, Spektral-Doppler |
| Volumen-/3D-Bildgebung | 3D/4D (mechanischer Curved Array C6-1MQ; endokavialer Array E10-3MQ) |
| Elastographie | Shear Wave Elastography |
| KI-Paket | EDAN LinSync (Kardiologie, Radiologie, OB/GYN) |
| Stromversorgung | Netzbetrieb + 2 integrierte Akkus (Dauerbetrieb) |
| Transducer-Familie | 10 Schallköpfe (Curved, Linear, Phased, Endokavital, TEE, Biplane) |
Schallkopf-Familie: Übersicht der verfügbaren Transducer
| Modell | Typ | Primäre Anwendung |
|---|---|---|
| C5-1XQ | Curved Array | Abdomen, OB/GYN |
| C5-2XQ | Curved Array | Abdomen, OB/GYN |
| L12-4HQ | High Element Linear Array | Muskuloskeletal, Gefäße, Mamma |
| L30-8XQ | High Frequency Linear Array | Superfizielle Strukturen, pädiatrisch |
| P5-1Q | Phased Array | Kardiologie, Transthorakal |
| C6-1MQ | 3D/4D Mechanischer Curved Array | Fetale 3D/4D-Bildgebung |
| E10-3HQ | Endokavitaler Curved Array (200°) | Transvaginal, transrektal |
| E10-3MQ | 3D/4D Endokavitaler Curved Array | Transvaginal 3D/4D |
| ECL 12-3Q | Endokavital Biplane | Urologie, Prostata |
| P7-3MQ | TEE Phased Array | Transösophageale Echokardiographie |
Preis und Verfügbarkeit
EDAN kommuniziert keine Listenpreise öffentlich. Das Acclarix LX85 ist dem oberen Preissegment der EDAN-Produktlinie zuzuordnen. Für ein Angebot wenden Sie sich direkt an Medizinio. Preise variieren je nach Schallkopf-Konfiguration, Softwarepaketen und Servicevereinbarung.
Edan Acclarix LX85 PDF Informationsblatt
Download: Edan Acclarix LX85 (PDF)
Fazit: Für wen lohnt sich das Acclarix LX85?
Das LX85 adressiert Ärzte, die ein stationäres Gerät mit echter Multidisziplinarität suchen. Die Kombination aus SynSight-Plattform, vollautomatisierten KI-Modulen und einem vollständigen Schallkopf-Ökosystem — einschließlich TEE und 3D/4D-Endokavitaltechnik — ist in dieser Dichte selten. Wer Kardiologie, Abdomensonographie und gynäkologische Diagnostik auf einem System abbilden will, findet im LX85 eine technisch kohärente Lösung. Die zwei integrierten Akkus machen das Gerät zudem für flexible Raumsituationen oder mobilen Einsatz im Klinikbereich tauglich.
